導光リングを備えた吊り下げ式発光タグ装置

【考案の名称】導光リングを備えた吊り下げ式発光タグ装置
【実用新案権者】
【識別番号】725020918
【氏名又は名称】川村茂
【住所又は居所】神奈川県横須賀市久里浜4丁目2番3-202号
【考案者】
【氏名】川村茂
【住所又は居所】神奈川県横須賀市久里浜4丁目2番3-202号
【要約】（修正有）
【課題】飲食店等におけるボトル管理において、視認性が良好で、複数のボトルが棚に並ぶ環境で目的のボトルを迅速に特定することが可能で、演出効果や利便性も有する、導光リングを備えた吊り下げ式発光タグ装置を提供する。
【解決手段】タグ本体に導光リング１を設け、内部の発光素子からの光を外周に拡散させることで高い視認性を確保するとともに、音鳴動素子を併設して聴覚的識別を可能とした。さらに制御手段を備え、スマートフォン等からの無線通信信号に応答して発光および鳴動を遠隔制御できるようにすることで、従来に比べ迅速かつ確実な識別と演出的効果を実現し、顧客サービス向上に寄与する。
【選択図】図１

【実用新案登録請求の範囲】
【請求項１】
請求項１
ボトル等に吊り下げ可能なタグ本体と、
前記タグ本体の外周に設けられた導光リングと、
前記導光リングを発光させる発光素子と、
前記タグ本体に設けられた音鳴動素子と、
前記発光素子および音鳴動素子を制御する制御手段とを備えた吊り下げ式タグ装置。
【請求項２】
請求項２
前記制御手段が、外部機器からの無線通信信号に応答して
前記発光素子および音鳴動素子を制御する。
請求項１記載の吊り下げ式タグ装置。
【請求項３】
請求項３
前記発光素子がRGB LEDであり、導光リングを介して多色の光を拡散可能とした請求項１または２記載の吊り下げ式タグ装置。
【考案の詳細な説明】
【技術分野】
【０００１】
本考案は、飲食店等においてボトル等に取り付けて使用される識別用タグ装置に関し、特に導光リングを備えて発光素子の光を外周へ拡散可能とし、通信手段により遠隔操作が可能な吊り下げ式タグ装置に関する。
【背景技術】
【０００２】
従来、飲食店においては、顧客がボトルをキープする際に紙札やタグをボトルの首部に取り付けて識別する方法が一般的であった。
しかし、このような紙札や単純なタグは視認性に乏しく、複数のボトルが棚に並んだ場合に目的のボトルを迅速に識別することが困難であった。
また、発光や音響による通知機能を備えたタグは知られておらず、管理や演出効果に限界があった。
【先行技術文献】
【特許文献】
【０００３】
【特許文献１】特許文献なし
【非特許文献】
【０００４】
【非特許文献１】業界誌、技術雑誌、インターネット公開資料等を調査したが、導光リングを備え、光および音で識別可能な吊り下げ式タグ装置に関する先行技術文献は見当たらなかった。
【考案の概要】
【考案が解決しようとする課題】
【０００５】
従来、飲食店において顧客のボトルを識別するためには、紙札や単純なタグをボトルの首部に取り付ける方法が一般的であった。
しかし、このような方法は視認性に乏しく、複数のボトルが棚に並ぶ場合に目的のボトルを迅速に特定することが困難であり、
管理効率の低下やサービス提供の遅延を招くという課題があった。
さらに装飾性や演出効果にも乏しく、顧客満足度の向上につながりにくいという問題もあった。
【課題を解決するための手段】
【０００６】
本考案は、ボトル等に吊り下げ可能なタグ本体を備え、
その外周に導光リングを配置するとともに、内部に発光素子を設けて、
発光素子からの光を導光リングを介して外周に拡散させる構造とした。
さらに、タグ本体には音鳴動素子を備え、光と音の両方で識別が可能である。
また、これらの素子は制御手段によって動作が制御され、
外部のスマートフォン等からのBLE通信に応答して所望のタグを発光・鳴動させることができる。
これにより、複数のボトルが並ぶ環境においても、
目的のボトルを迅速かつ容易に特定することが可能となる。
【考案の効果】
【０００７】
本考案によれば、タグ本体の外周に設けた導光リングを発光させることで、
複数のボトルが棚に並ぶ環境においても高い視認性が得られ、
目的のボトルを迅速に識別することができる。
さらに、音鳴動素子により聴覚的にも識別が可能であり、
光と音を併用することで誤認を防止できる。
また、スマートフォン等からBLE通信で遠隔操作できるため、
従来の紙札や単純なタグに比べて管理効率が大幅に向上し、
サービスの迅速化や演出的効果による顧客満足度の向上にも寄与する。
【図面の簡単な説明】
【０００８】

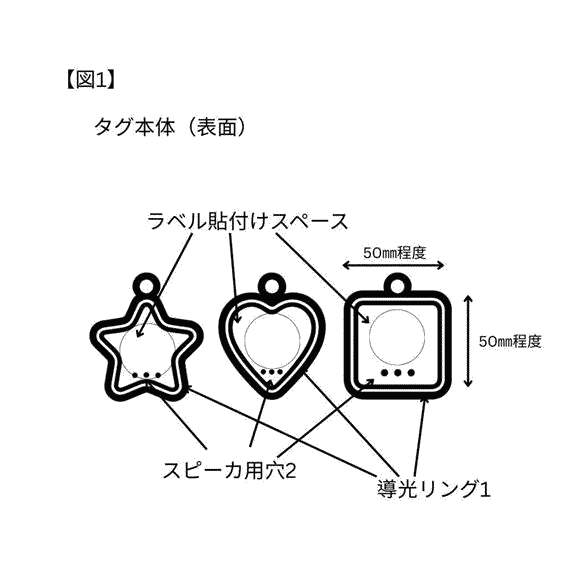

【図１】表面イメージ：下部にスピーカ、外環に導光リングを設置

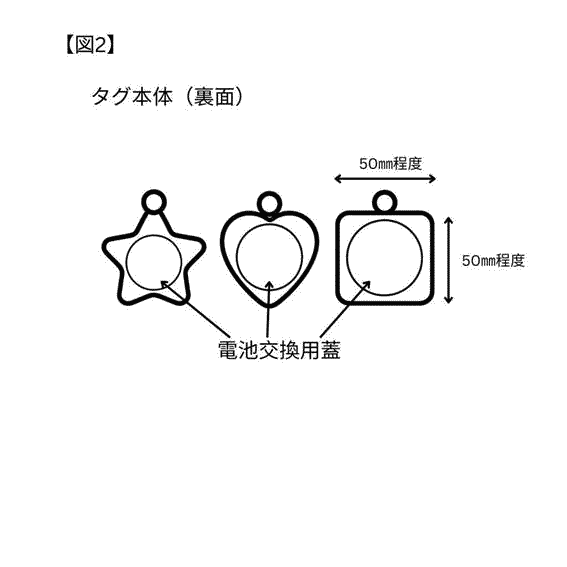

【図２】裏面：ボタン電池交換用の蓋の設置

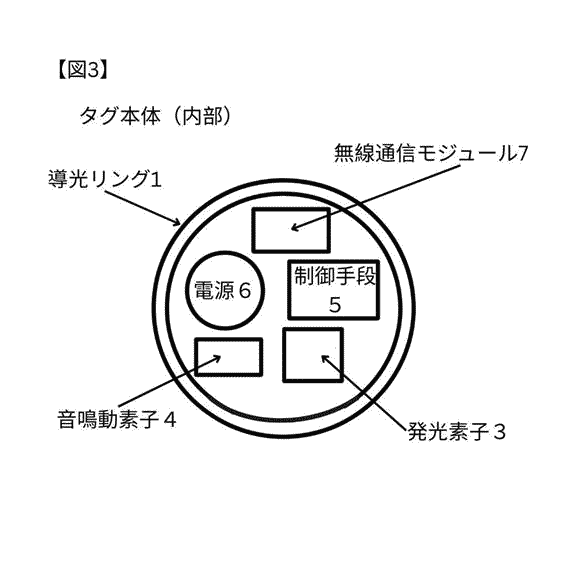

【図３】内部イメージ：使用部品によって配置は異なる。
【図４】使用イメージ：スマートフォンアプリ等から光と音を操作
【考案を実施するための形態】
【０００９】
以下、本考案の一実施形態について図面を参照しつつ説明する。
本考案の吊り下げ式タグ装置について、
図１に示すタグ本体（表面）に、その外周に配置された導光リング１とスピーカ２を備えている。
図２に示すタグ本体（裏面）は、電池交換用の蓋を備えている。
図３に示すタグ本体内部には、発光素子３、音鳴動素子４、制御手段５、電源６が搭載され、導光リング１は発光素子３からの光を外周へ拡散する構造とされている。
さらに、制御手段５は無線通信モジュール７を介してスマートフォン等の外部機器からのBLE信号を受信し、
その信号に応答して発光素子３および音鳴動素子４を制御する。
これにより、複数のボトルが棚に並んだ環境で所望のボトルに取り付けられたタグを光や音で識別することが可能となる。
なお、本考案は上記実施形態に限定されるものではなく、
導光リングの形状は円形に限らず、楕円形、角形、星形等であってもよく、
また発光素子として単色LEDのほかRGB LEDを用いることもできる。
通信手段についてもBLEに限らず他の無線方式を採用可能である。
【実施例】
【００１０】
本考案の一実施例として、飲食店におけるボトルキープ管理への適用を説明する。
図４に示すように、複数のボトルが棚に並べられ、そのうちの各ボトルの首部に本考案の吊り下げ式タグ装置が紐を介して取り付けられる。
タグ装置は内部に電池を備え、制御手段によって発光素子および音鳴動素子が制御される。
店員又は客がスマートフォンのアプリケーションから所望のボトルを選択すると、
そのボトルに取り付けられたタグがBLE通信を介して信号を受信し、
導光リングを光らせるとともに音を発して応答する。
これにより、店員は多数のボトルの中から目的のボトルを迅速に識別でき、
従来の紙札や単純なタグでは得られなかった演出効果やサービスの効率化が実現される。
また、発光素子としてRGB LEDを用いることで、色の違いにより複数ボトルを区別表示することも可能である。
さらに、通信手段はBLEに限らず、Wi-Fi等の無線方式を用いることもできる。
【産業上の利用可能性】
【００１１】
本考案の吊り下げ式タグ装置は、飲食店におけるボトルキープ管理に利用できるほか、
倉庫や小売店舗における商品識別、イベント会場での物品管理、
ホテルやレストランでの予約品管理など、多様な分野に適用可能である。
光と音による識別に加えて遠隔操作が可能であるため、
既存の紙札や単純なタグでは得られなかった効率性と演出効果を提供し、
サービス業、流通業、エンターテインメント業界など幅広い産業分野において有用である。
【符号の説明】
【００１２】
１導光リング
２発光素子（LEDまたはRGB LED）
３スピーカ用穴
４音鳴動素子（スピーカー、ブザー等）
５制御手段（マイコン、制御基板等）
６電源（電池等）
７通信モジュール（BLE等）
