ドリップバッグ補助具及びコーヒー抽出方法

【発明の名称】ドリップバッグ補助具及びコーヒー抽出方法
【特許権者】
【識別番号】524442865
【氏名又は名称】古賀祥一
【住所又は居所】福岡県久留米市花畑3-4-6
【代理人】
【識別番号】100195327
【弁理士】
【氏名又は名称】森博
【代理人】
【識別番号】100200333
【弁理士】
【氏名又は名称】古賀真二
【代理人】
【識別番号】100229389
【弁理士】
【氏名又は名称】香田淳也
【発明者】
【氏名】古賀祥一
【住所又は居所】福岡県久留米市花畑3-4-6
【要約】
【課題】ドリップバッグを使用したコーヒーの抽出において、抽出するコーヒーの量や濃さの変更可能な範囲を容易に広げることができるドリップバッグ補助具を提供する。
【解決手段】
ドリップバッグから容器へのコーヒーの抽出を補助するドリップバッグ補助具であって、前記容器の開口縁部に載置され、複数の前記ドリップバッグを並べて設置可能な設置部を備え、前記設置部の下部に貫通孔が形成されているドリップバッグ補助具。
【選択図】図１３

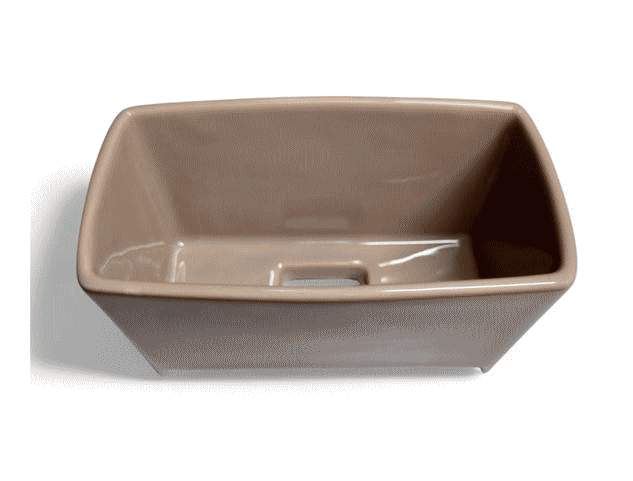

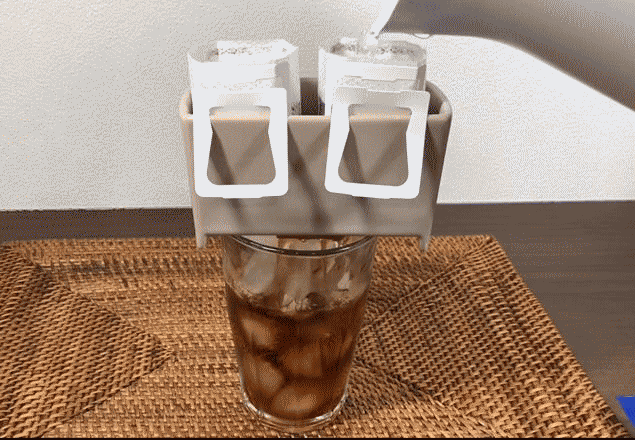

　コーヒーのドリップバッグを二つ以上同時に使用できる容器とその抽出法の特許です。ドリップバッグを利用してアイスコーヒーを作製する場合、氷で薄まるため通常よりも濃厚なコーヒーが適していると言われており、ドリップバッグを二つ以上使用し、1人分のアイスコーヒーを作るための容器です。濃く香り高いアイスコーヒーを自宅で手軽に作ることができます。
　瀬戸焼の窯元にOEMで制作していただき商品はできておりますが、デザインやバリエーション、売り方などの提案をいただけると幸いです。
　アイスコーヒー文化の根強い日本やアジアではもちろん、スターバックスなどの世界的チェーン店の影響もあり近年欧米でもアイスコーヒーの楽しみ方が広がっております。PCT出願も行っておりますので、今後の市場拡大が期待されます。

【特許請求の範囲】
【請求項１】
両面に一対のフックが貼付されているドリップバッグから容器へのコーヒーの抽出を補助するドリップバッグ補助具であって、
上面において長手方向に平行して延伸する一対の辺を有し、前記一対の辺となる箇所に前記一対のフックを掛けることにより、複数の前記ドリップバッグを前記長手方向に並べて設置可能な設置部と、
前記設置部に連接し、前記容器の開口縁部に載置される台座部と、を備え、
前記設置部と前記台座部が接合する箇所に貫通孔が形成されていることを特徴とするドリップバッグ補助具。
【請求項２】
前記台座部が、
前記設置部に接合し、平板状になっている平板部と、
前記平板部の周縁から鉛直下向きに所定の長さで延伸する脚部と、を具備する請求項１に記載のドリップバッグ補助具。
【請求項３】
前記台座部が、
前記設置部に接合し、平板状になっている平板部と、
前記平板部の周縁と中心の間の位置から鉛直下向きに所定の長さで延伸する脚部と、を具備する請求項１に記載のドリップバッグ補助具。
【請求項４】
両面に一対のフックが貼付されているドリップバッグから容器へのコーヒーの抽出を補助するドリップバッグ補助具であって、
前記容器の開口縁部に載置され、上面において長手方向に平行して延伸する一対の辺を有し、前記一対の辺となる箇所に前記一対のフックを掛けることにより、複数の前記ドリップバッグを前記長手方向に並べて設置可能な設置部を備え、
前記設置部の下部に貫通孔が形成されていることを特徴とするドリップバッグ補助具。
【請求項５】
前記設置部の下部の長手方向に位置する縁から鉛直下向きに所定の長さで延伸する脚部を備える請求項４に記載のドリップバッグ補助具。
【請求項６】
前記設置部の下部の周縁と中心の間の位置から鉛直下向きに所定の長さで延伸する脚部を備える請求項４に記載のドリップバッグ補助具。
【請求項７】
前記貫通孔の周縁から鉛直下向きに所定の長さで延伸する突起部を具備する請求項１又は４に記載のドリップバッグ補助具。
【請求項８】
前記設置部が、２個の前記ドリップバッグを並べて設置可能となっている請求項１又は４に記載のドリップバッグ補助具。
【請求項９】
請求項１乃至６のいずれかに記載のドリップバッグ補助具を用いて、前記ドリップバッグからコーヒーを抽出することを特徴とするコーヒー抽出方法。
【発明の詳細な説明】
【技術分野】
【０００１】
本発明は、ドリップバッグから容器にコーヒーを抽出する作業を補助するドリップバッグ補助具、及びそれを用いてコーヒーを抽出するコーヒー抽出方法に関する。
【背景技術】
【０００２】
通液性のある紙（フィルタ）に１杯分のコーヒー粉を個別に包装し、カップに固定してコーヒーを淹れることができるドリップバッグ（「ドリップパック」と称されることがある）は、ドリッパー等の器具を使用せずに、簡易的に本格的なコーヒーを淹れることができることより、多くの製品が販売され、愛飲されている。
【０００３】
ドリップバッグは、コーヒーを淹れるカップの上に設置され、フィルタ内のコーヒー粉に上方からお湯を注ぐことにより、コーヒーを淹れるようになっている。ドリップバッグには、カップへの設置方法に応じて、複数のタイプがある。フック式のドリップバッグは、フィルタの外側に貼付されているフックをカップの縁に掛けることにより、カップに設置される。フック式のドリップバッグには、Ｘ型やアーチ型等と呼ばれる、ドリップバッグを２点で固定するタイプ（以下、「２点フック式」とする）と、ＶＦＲ型等と呼ばれる、３点で固定するタイプ（以下、「３点フック式」とする）がある。コニック型（円錐型）ドリップバッグは、ドリップバッグをカップの上に乗せることにより、カップに設置される。
【０００４】
ドリップバッグは、上述のように、他に器具を使用せずに、コーヒーを淹れることが可能となっているが、より快適にドリップバッグを使用するために、ドリップバッグによるコーヒーの抽出を補助する道具が提案されている。
【０００５】
例えば、特許文献１では、カップに載置可能な載置板材及びドリップバッグを収容可能な容器体からなるドリップ具が提案されている。特許文献１のドリップ具では、ドリップバッグは容器体に収容されるので、容器体の底面部の存在によりドリップバッグがカップ内に沈下位置せず、抽出されたコーヒー内にドリップバッグ内のコーヒー粉が浸漬されないようになっている。また、特許文献１のドリップ具では、カップの縁と載置部材の周縁部との間に間隙が形成されるようになっており、その間隙より、カップに注入されたコーヒーを覗き見ることができるようになっている。
【０００６】
特許文献２では、カップの上面を覆うベース（ホルダーベース）の上に筒（抽出筒）を載せた形状のコーヒードリップバッグホルダーが提案されている。特許文献２のホルダーでは、ドリップバッグのフックを筒に引っ掛けてコーヒーを抽出するので、ドリップバッグは、抽出されたコーヒーの上方に保持され、浸漬されないようになっている。
【０００７】
特許文献３では、コーヒードリップフィルタ（ドリップバッグ）をカップ本体の上に載置して用いるコーヒードリップフィルタ用のコーヒードリップスタンドが提案されている。特許文献３のドリップスタンドでは、コーヒードリップフィルタの縦長さより長い高さを有する筒状のドリップスタンド本体部にコーヒードリップフィルタを入れ、ドリップスタンド本体部の下側に設けられた横バーの一端をカップの縁に掛けてドリップスタンドをカップの上に位置させることにより、コーヒードリップフィルタがコーヒーに浸からないようになっている。また、特許文献３のドリップスタンドでは、横バーがあることで、ドリップスタンド本体部とカップとの間に間隙ができるので、抽出されたコーヒーの量を確認することができるようになっている。
【先行技術文献】
【特許文献】
【０００８】
【特許文献１】実用新案登録第３１９７０７３号公報
【特許文献２】特開２００７－１５９８９７号公報
【特許文献３】特開２０２４－６１１１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献１～３で提案されている道具では、ドリップバッグは１個しか設置できない。１個のドリップバッグには８～１２グラムのコーヒー粉が使用されることが多く、その量で抽出されるコーヒーの適量は１００～１４０ｃｃであるとの見解があるので、それより量が多いコーヒーを抽出したい場合や、その量で濃いコーヒーを抽出したい場合等では、複数のドリップバッグを入れ替えて抽出作業を行うことになり、手間がかかる作業となってしまう。ドリップバッグを利用してアイスコーヒーを作製する場合、その作製は、通常通りに作製されたホットコーヒーを冷蔵庫等で冷却するか、氷を入れたカップにホットコーヒーを注入する等の方法で行われるが、後者においては、通常よりも濃厚なコーヒーが適していると言われており、作り置き等にも応えるべく、簡易的に多量の濃厚なコーヒーを作製したいというニーズも存在する。
【００１０】
本発明は上述のような事情よりなされたものであり、本発明の目的は、ドリップバッグを使用したコーヒーの抽出において、抽出するコーヒーの量や濃さの変更可能な範囲を容易に広げることができるドリップバッグ補助具及びそれを用いたコーヒー抽出方法を提供することにある。
【課題を解決するための手段】
【００１１】
本発明者は、上記課題を解決すべく鋭意研究を重ねた結果、下記の発明が上記目的に合致することを見出し、本発明に至った。
すなわち、本発明は、以下の発明に係るものである。
【００１２】
＜１＞ドリップバッグから容器へのコーヒーの抽出を補助するドリップバッグ補助具であって、複数の前記ドリップバッグを並べて設置可能な設置部と、前記設置部に連接し、前記容器の開口縁部に載置される台座部と、を備え、前記設置部と前記台座部が接合する箇所に貫通孔が形成されているドリップバッグ補助具。
＜２＞前記台座部が、前記設置部に接合し、平板状になっている平板部と、前記平板部の周縁から鉛直下向きに所定の長さで延伸する脚部と、を具備する＜１＞に記載のドリップバッグ補助具。
＜３＞前記台座部が、前記設置部に接合し、平板状になっている平板部と、前記平板部の周縁と中心の間の位置から鉛直下向きに所定の長さで延伸する脚部と、を具備する＜１＞または＜２＞に記載のドリップバッグ補助具。
＜４＞ドリップバッグから容器へのコーヒーの抽出を補助するドリップバッグ補助具であって、前記容器の開口縁部に載置され、複数の前記ドリップバッグを並べて設置可能な設置部を備え、前記設置部の下部に貫通孔が形成されているドリップバッグ補助具。
＜５＞前記設置部の下部の長手方向に位置する縁から鉛直下向きに所定の長さで延伸する脚部を備える＜４＞に記載のドリップバッグ補助具。
＜６＞前記設置部の下部の周縁と中心の間の位置から鉛直下向きに所定の長さで延伸する脚部を備える＜４＞または＜５＞に記載のドリップバッグ補助具。
＜７＞前記貫通孔の周縁から鉛直下向きに所定の長さで延伸する突起部を具備する＜１＞から＜６＞のいずれかに記載のドリップバッグ補助具。
＜８＞前記設置部が、２個の前記ドリップバッグを並べて設置可能となっている＜１＞から＜７＞のいずれかに記載のドリップバッグ補助具。
＜９＞前記設置部が、設置される前記ドリップバッグの下端が前記設置部に収まらない高さとなっている＜１＞から＜８＞のいずれかに記載のドリップバッグ補助具。
＜１０＞＜１＞から＜９＞のいずれかに記載のドリップバッグ補助具を用いて、前記ドリップバッグからコーヒーを抽出するコーヒー抽出方法。
＜１１＞＜１０＞に記載のドリップバッグ補助具を用いるコーヒー抽出方法であって、前記ドリップバッグから抽出されたコーヒーに、前記ドリップバッグの下部を浸漬して抽出するステップを有するコーヒー抽出方法。
【発明の効果】
【００１３】
本発明のドリップバッグ補助具及びコーヒー抽出方法によれば、設置部は複数のドリップバッグを設置可能となっているので、ドリップバッグを入れ替えることなく、１個のドリップバッグを使用してコーヒーを抽出する場合より、抽出するコーヒーの量や濃さを変更できる範囲を広げることができる。
【図面の簡単な説明】
【００１４】

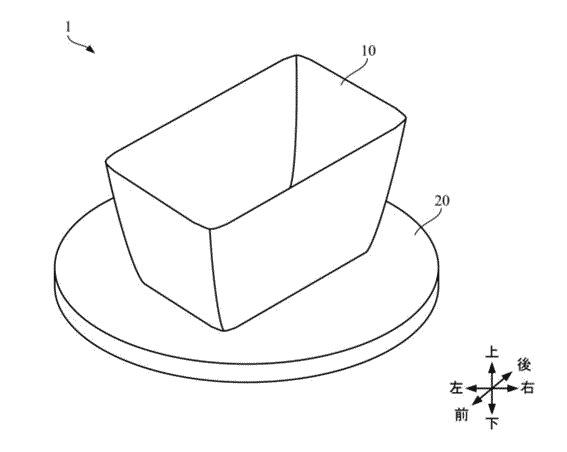

【図１】本発明に係るドリップバッグ補助具の例（第１実施形態）を示す斜視図である。

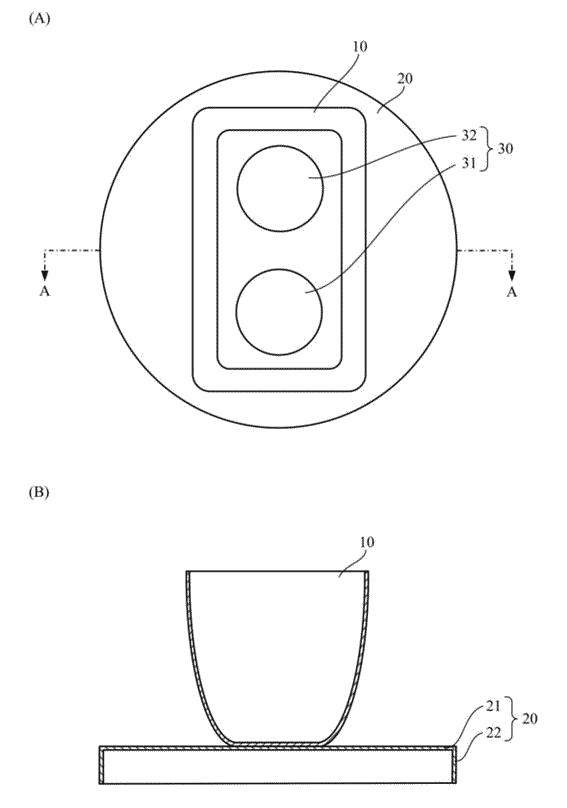

【図２】第１実施形態のドリップバッグ補助具を示す図であり、（Ａ）は平面図、（Ｂ）は断面図である。

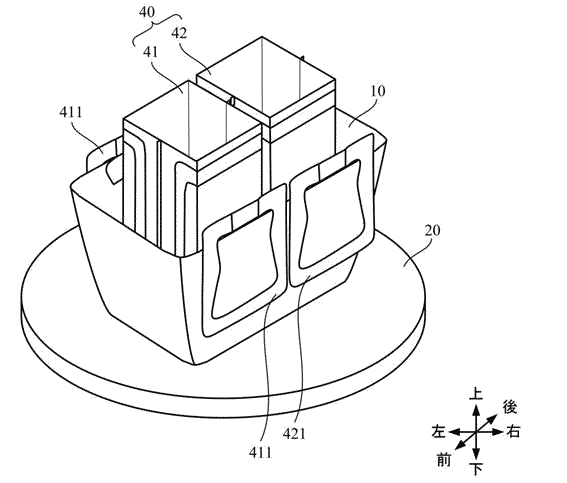

【図３】第１実施形態のドリップバッグ補助具にドリップバッグを設置した場合の例を示す斜視図である。

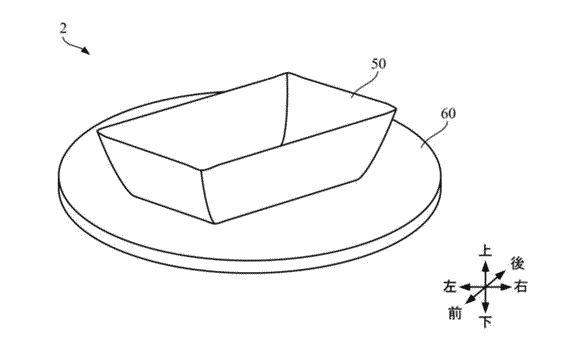

【図４】本発明に係るドリップバッグ補助具の例（第２実施形態）を示す斜視図である。

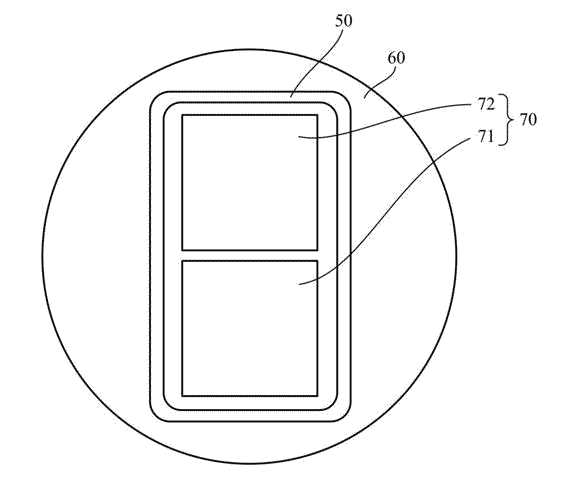

【図５】第２実施形態のドリップバッグ補助具を示す平面図である。

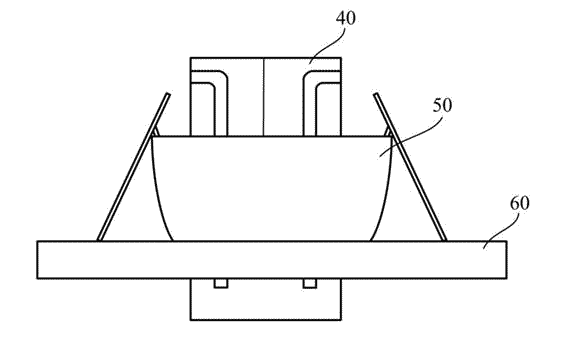

【図６】第２実施形態のドリップバッグ補助具にドリップバッグを設置した場合の例を示す正面図である。

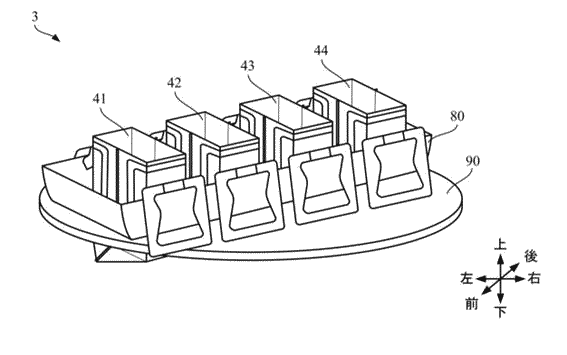

【図７】本発明に係るドリップバッグ補助具にドリップバッグを設置した場合の例（第３実施形態）を示す斜視図である。

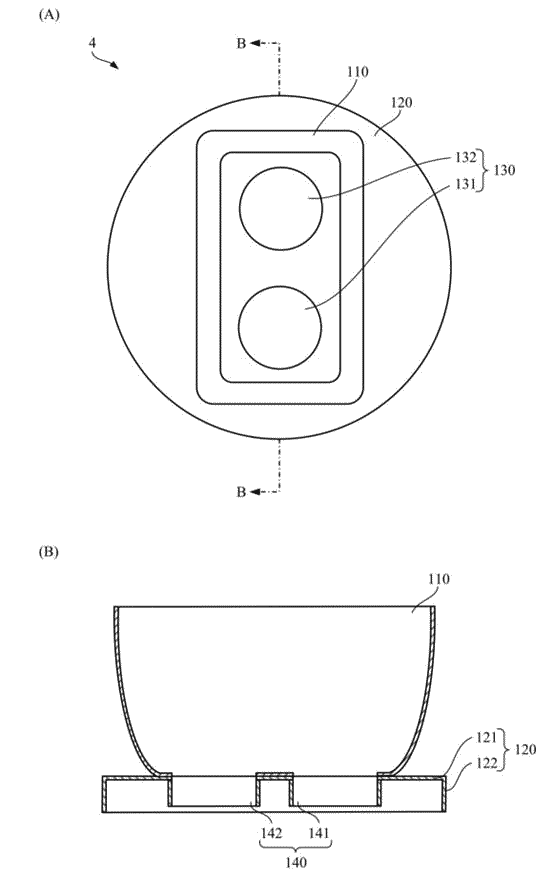

【図８】本発明に係るドリップバッグ補助具の例（第４実施形態）を示す図であり、（Ａ）は平面図、（Ｂ）は断面図である。

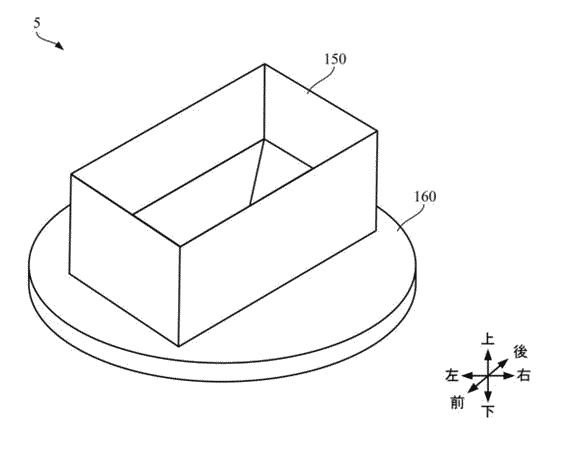

【図９】本発明に係るドリップバッグ補助具の例（第５実施形態）を示す斜視図である。

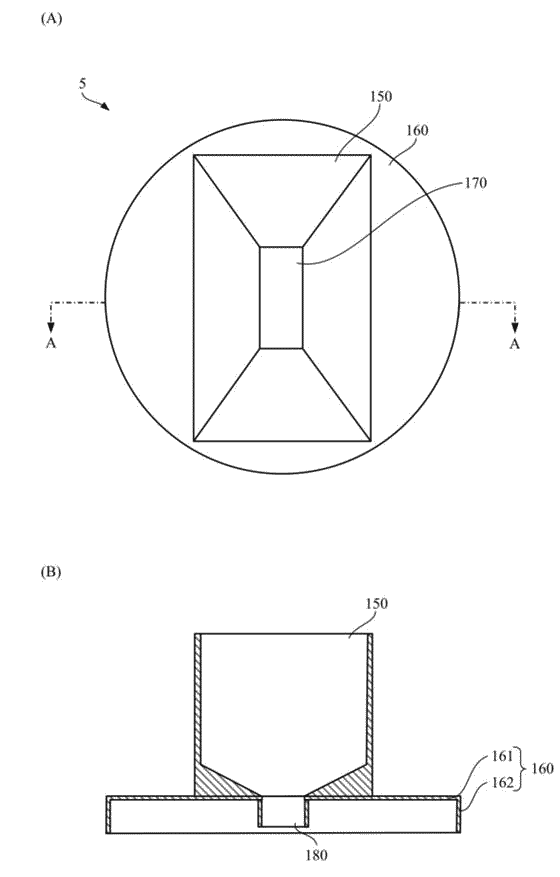

【図１０】第５実施形態のドリップバッグ補助具を示す図であり、（Ａ）は平面図、（Ｂ）は断面図である。

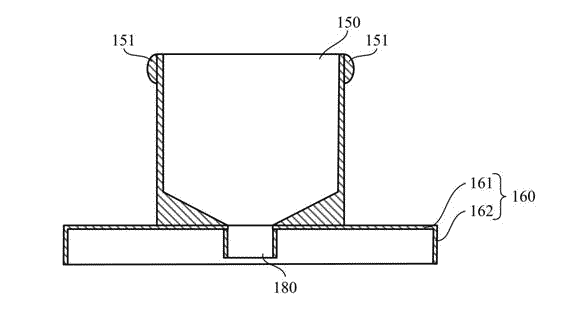

【図１１】第５実施形態のドリップバッグ補助具の変形例を示す断面図である。

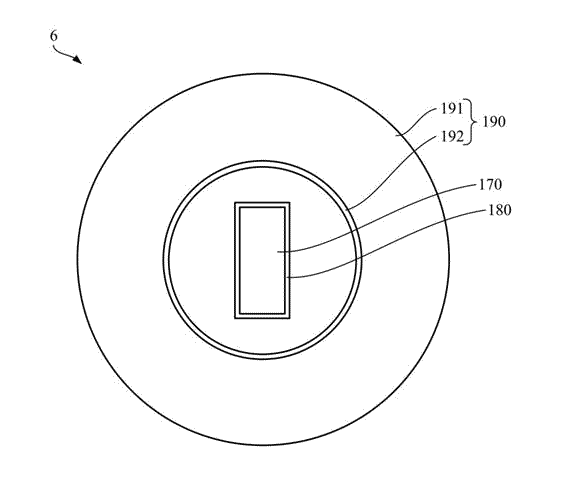

【図１２】本発明に係るドリップバッグ補助具の例（第６実施形態）を示す底面図である。

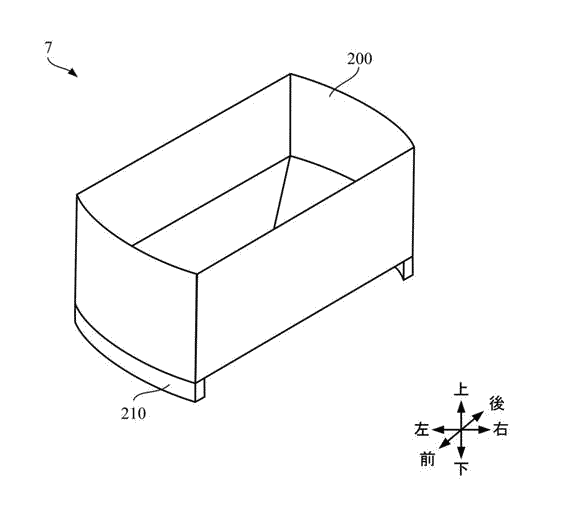

【図１３】本発明に係るドリップバッグ補助具の例（第７実施形態）を示す斜視図である。

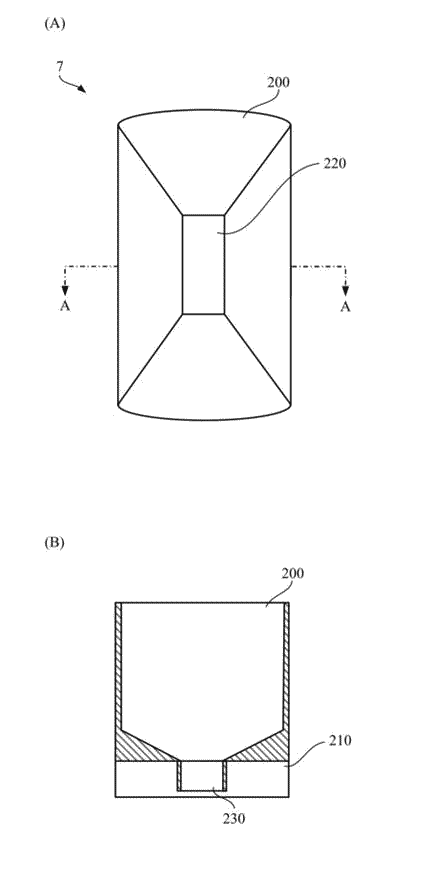

【図１４】第７実施形態のドリップバッグ補助具を示す図であり、（Ａ）は平面図、（Ｂ）は断面図である。
【発明を実施するための形態】
【００１５】
本発明は、ドリップバッグを使用してコーヒーを抽出する場合において、複数のドリップバッグを同時に使用することができるドリップバッグ補助具に関する発明である。本発明に係る第１のドリップバッグ補助具は、ドリップバッグを設置する設置部と、設置部に連接し、ドリップバッグから抽出されるコーヒーが注入されるカップ等の容器の縁（開口縁部）に載置される台座部を備え、設置部には複数のドリップバッグを並べて設置することが可能となっている。例えば、２点フック式のドリップバッグの場合、設置部は、ドリップバッグを挿入する開口面と、フィルタの両面に貼付されている一対のフックを掛けることができる側面を有しており、コーヒー粉が封入されたフィルタを開封して、フックを開いて、設置部の側面に掛けてお湯を注げる状態の複数個（例えば２個）のドリップバッグを開口面から挿入して内部に収納する。なお、本発明に係るドリップバッグ補助具は、３点フック式のドリップバッグ、コニック型ドリップバッグ等にも使用することが可能であり、タイプが異なるドリップバッグを混在して使用することも可能である。
【００１６】
本発明に係る第２のドリップバッグ補助具は、設置部は備えるが、台座部を備えていない。つまり、ドリップバッグを設置する設置部が容器の縁に載置される形状となっている。台座部がないので、ドリップバッグ補助具が容器の縁全体を覆わず、水平方向に間隙が生じ、その間隙から、容器に注入されるコーヒーの量を確認することができる。
【００１７】
本発明に係るドリップバッグ補助具には、ドリップバッグから抽出されるコーヒーが容器に注入されるように、第１のドリップバッグ補助具では設置部と台座部が接合する箇所に、第２のドリップバッグ補助具では設置部の下部（容器の縁と接する部分）に貫通孔が形成されている。本発明では、設置部の高さは、ドリップバッグ補助具の設置部にドリップバッグを設置した場合に、ドリップバッグの下端が設置部の内部に位置するような高さ（以下、「長身高」とする）でも、設置部に収まらない高さ（以下、「短身高」とする）でも良い。設置部の高さが長身高の場合、ドリップバッグから滴下するコーヒーが、貫通孔を通過して、容器に注入される。設置部の高さが短身高の場合、貫通孔は、ドリップバッグのフィルタの下部が貫通可能な大きさを有し、フィルタの下部がドリップバッグ補助具より突出した状態で、コーヒーが抽出される。貫通孔は、１つでも、設置可能なドリップバッグと同じ数でも、任意の数だけ形成可能である。但し、ドリップバッグからコーヒーを抽出しているときに、コーヒーが注入される容器の外に、抽出されたコーヒーが漏出するのを防ぐために、容器にドリップバッグ補助具を設置した状態において、全ての貫通孔が容器の縁の内部に位置するように、貫通孔が形成されていることが好ましい。容器には様々な大きさがあり、それに伴い、縁の大きさも様々であるから、例えば、貫通孔の大きさや配置等が異なる複数種類のドリップバッグ補助具を用意し、容器の大きさに合わせてドリップバッグ補助具を選択できるようにしても良い。容器の縁に載置される台座部又は設置部の下部の大きさも複数種類用意して、容器の大きさに合わせて選択できるようにしても良い。
【００１８】
本発明では、複数のドリップバッグを同時に設置可能となっているので、１個のドリップバッグを使用してコーヒーを抽出する場合より、抽出されるコーヒーの量や濃さを変更できる範囲を容易に広げることができる。例えば、１個のドリップバッグで抽出される適量のコーヒーより多くの量のコーヒーを抽出したい場合や、より濃いコーヒーを抽出したい場合等に、複数のドリップバッグを入れ替えることなく、容易に対応することができる。複数のドリップバッグに同時にお湯を注ぐことができるので、注ぐお湯の量が確認でき、ドリップバッグを入れ替えて注ぐ場合と比べて、より均等に各ドリップバッグにお湯を注ぐことができる。
【００１９】
本発明では、貫通孔の周縁から鉛直下向きに所定の長さで延伸する突起部を具備することが可能である。突起部を設けることにより、ドリップバッグから抽出されるコーヒーがドリップバッグ補助具を伝って容器の外に漏出する可能性を抑制することができる。
【００２０】
本発明に係る第１のドリップバッグ補助具では、台座部が、設置部に接合する平板状の平板部と、平板部の周縁から鉛直下向き（設置部が位置する向きとは反対の向き）に所定の長さで延伸する脚部を具備することが可能である。脚部は、平板部の周縁ではなく、平板部の周縁と中心の間の位置から鉛直下向きに所定の長さで延伸するように形成することも可能である。本発明に係る第２のドリップバッグ補助具では、設置部の下部に脚部を具備することが可能である。脚部を具備することにより、ドリップバッグ補助具が滑動して容器から落下することを防止することができ、また、ドリップバッグ補助具が突起部を具備する場合等では、ドリップバッグ補助具単体をテーブル等の平坦な場所に載置する際に、脚部が脚の役目を果たして、ドリップバッグ補助具を安定させることができる。
【００２１】
以下に、本発明の実施形態を、図面を参照して説明する。なお、各図において、同一構成要素には同一符号を付し、説明を省略することがある。また、以下の説明における構造、形状等は例示であり、本発明はこれらに限定されるものではない。
【００２２】
本発明に係るドリップバッグ補助具の例（第１実施形態）を図１～図３に示す。
ドリップバッグ補助具１は、２点フック式のドリップバッグを２個設置可能な形状となっており、設置部１０及び台座部２０を備え、設置部１０は長身高となっている。設置部１０と台座部２０は連接しており、設置部１０と台座部２０が接合する箇所に２つの貫通孔３１及び３２が形成されている。図１はドリップバッグ補助具１の斜視図である。図２（Ａ）はドリップバッグ補助具１の平面図であり、図２（Ｂ）は図２（Ａ）に示すドリップバッグ補助具１のＡ－Ａ線に沿った断面図である。図３はドリップバッグ補助具１にドリップバッグ４０（ドリップバッグ４１及び４２）を設置した場合の斜視図である。
なお、図１及び図３において、矢印で示すように、上側、下側、右側及び左側がそれぞれドリップバッグ補助具１の「上」、「下」、「右」及び「左」とし、前側及び後側がそれぞれドリップバッグ補助具１の「前」及び「後」とする。第２、第３、第５及び第７実施形態でのドリップバッグ補助具の例を示す図４、図７、図９及び図１３でも同様である。
【００２３】
設置部１０は、四角錐台の上下を逆にして頂点及び斜辺が多少の丸みを帯びた形状で、上面が開口した開口面となっている。開口面である上面からドリップバッグ４０が、設置部１０の内部に挿入される。
【００２４】
設置部１０の上面は、頂点が円弧の長方形の形状となっている。図３に示されるように、上面において長辺（図３において前後方向に延伸する辺）となる箇所（以下、「長縁部」とする）に、ドリップバッグ４０の両面に貼付されているフックを掛けることにより、ドリップバッグ４１及び４２が並べて設置される。よって、上面の長辺は、ドリップバッグ４１及び４２それぞれが有する２つのフック４１１及び４２１を掛けることが可能な長さとなっており、例えば約１２ｃｍとなっている。上面の短辺（図３において左右方向に延伸する辺）は、フィルタが開封されたドリップバッグ４０のフックを長縁部に掛けた状態においてフィルタの開封口が略長方形の形状となるような長さとなっており、例えば約６ｃｍとなっている。
【００２５】
設置部１０の下面は、上面と同様な形状で、上面より多少小さい形状となっており、例えば上面の長辺及び短辺の長さがそれぞれ約１２ｃｍ及び約６ｃｍの場合、下面の長辺及び短辺の長さがそれぞれ約１０ｃｍ及び約４ｃｍとなっている。図２に示されるように、ドリップバッグ補助具１を平面視した場合、設置部１０の下面は、上面と中心が重なり、上面の内部に位置するように、形成されている。
【００２６】
設置部１０は、上面及び下面と連接する４つの側面（前面、後面、右側面、左側面）を有する。設置部１０の前面及び後面は、上面及び下面の短辺に接しており、右側面及び左側面は、上面及び下面の長辺と接している。各側面の斜辺（図１において上下方向に延伸する辺）は、外側に向かって緩やかに凸状に湾曲している。設置部１０は長身高であるから、側面の高さ（図１において上下方向の長さ）は、設置部１０にドリップバッグ４０を設置した場合に、ドリップバッグ４０の下端が設置部１０の下面に接触しないか、接触する場合でも一部が接触する程度となるような大きさとなっており、例えば約６ｃｍとなっている。なお、設置部１０の側面の斜辺は、凸状に湾曲した形状ではなく、直線状でも良い。
【００２７】
台座部２０は、下面が開口した円柱の形状となっている。即ち、図２に示されるように、台座部２０は、設置部１０に接合する円板状の平板部２１と、平板部２１の周縁から鉛直下向き（鉛直方向の下方）に延伸する脚部２２から構成される。平板部２１の上面と設置部１０の下面が、それぞれの中心が重なるように、接合している。ドリップバッグ補助具１は、コーヒーが注入されるカップ等の容器の上に設置され、カップへのドリップバッグ補助具１の設置は、カップの縁全体を覆うように台座部２０を載置することにより行われる。よって、平板部２１の上面は、カップの縁よりも大きくなっており、例えば上面の直径は約１２ｃｍとなっている。カップには様々な大きさがあり、縁の大きさも様々であるから、台座部２０の大きさが異なるドリップバッグ補助具１を複数種類用意して、カップの大きさに合わせてドリップバッグ補助具１を選択できるようにしても良い。
上述のようにカップの縁に台座部２０を載置するので、脚部２２が存在することにより、ドリップバッグ補助具１が滑動してカップから落下することを防止することができる。脚部２２の高さ（図１において上下方向の長さ）は、例えば約１ｃｍとなっている。
【００２８】
設置部１０と台座部２０が接合する箇所には、図２（Ａ）に示されるように、設置部１０及び台座部２０を貫通する円形の貫通孔３０（貫通孔３１及び３２）が形成されている。ドリップバッグ補助具１では、設置部１０に２個のドリップバッグ４１及び４２を設置した場合に、各ドリップバッグの下端と対向する位置に、貫通孔３１及び３２が形成されている。このような位置に貫通孔３０を形成することにより、ドリップバッグから滴下するコーヒーが貫通孔３０を通過して、カップに注入される。
ドリップバッグ補助具１では、設置部１０の下面全体が平板部２１の上面に接合しているので、貫通孔３０は、設置部１０の下面の大きさに合わせて形成されており、例えば下面の長辺及び短辺の長さがそれぞれ約１０ｃｍ及び約４ｃｍの場合、貫通孔３０の直径は約３ｃｍとなっている。
なお、貫通孔３０の数は１個でも３個以上でも良く、形状も円形ではなく、正方形等の他の形状でも良い。貫通孔３０の数が１個の場合、設置部１０の下面全体が貫通孔３０となっていても良い。
【００２９】
ドリップバッグ補助具１は、設置されたドリップバッグ２個にお湯が注がれているときでも安定状態を維持できる強度、熱湯に対応できる耐熱性、ドリップバッグ補助具１が載置されるカップに対して負担とならない重量等を有する素材で作製されている。例えば、ステンレス鋼、ＡＳ（アクリロニトリル・スチレン）樹脂、ＰＰ（ポリプロピレン）樹脂、ポリカーボネート、耐熱ガラス、銅、磁器、陶器等により、ドリップバッグ補助具１は作製されている。ドリップバッグ補助具１の厚さは、素材に応じて、上記の強度、耐熱性、重量等を考慮した大きさとなっており、例えば、ＡＳ樹脂で作製されている場合、ドリップバッグ補助具１の厚さは１～２ｍｍとなっている。なお、設置部１０と台座部２０とでは厚さが異なっても良く、素材も異なっても良い。
【００３０】
ドリップバッグ補助具１の素材として、少なくとも台座部２０に対して、透過性を有する素材、例えばＡＳ樹脂、ＰＰ樹脂等を使用し、透過性を有する素材により台座部２０を作製した場合、台座部２０も透過性を有し、コーヒーを抽出している間、台座部２０を通して、カップに注入されたコーヒーの量を確認することができる。
【００３１】
このような構造のドリップバッグ補助具１を使用してコーヒーを抽出する方法について説明する。
【００３２】
まず、コーヒーが抽出されるカップの縁に、台座部２０が載置される形で、ドリップバッグ補助具１をカップに設置する。そして、ドリップバッグ４１及び４２のフィルタを開封し、各ドリップバッグの両面に貼付されているフック４１１及び４２１を開いて、設置部１０の長縁部（右側面及び左側面）に掛け、ドリップバッグ４１及び４２が、設置部１０の長手方向（図３において前後方向）に並ぶように設置する。なお、ドリップバッグ補助具１にドリップバッグ４１及び４２を設置して、ドリップバッグ補助具１をカップに設置するようにしても良い。
【００３３】
ドリップバッグ補助具１に設置されたドリップバッグ４１及び４２に対して、適量のお湯を交互に注ぐ。ドリップバッグ４１及び４２が並んで設置されているので、略均等な量のお湯を両方に注ぐことができる。台座部２０が透過性を有する場合、台座部２０を通して、カップに注入されるコーヒーの量を確認しながら、ドリップバッグ４１及び４２に注ぐお湯の量を調節する。
【００３４】
適量のコーヒーがカップに注入され、ドリップバッグ補助具１からのコーヒーの滴下が終了したら、ドリップバッグ補助具１をカップから外す。この場合、ドリップバッグ４１及び４２をドリップバッグ補助具１から外した後、ドリップバッグ補助具１をカップから外すようにしても良い。
【００３５】
このように、ドリップバッグ補助具１は２個のドリップバッグ４１及び４２を設置可能となっているので、１個のドリップバッグを使用してコーヒーを抽出する場合より、抽出されるコーヒーの量や濃さを変更できる範囲が広くなり、より利用者の好みに適したコーヒーを抽出することができる。
【００３６】
なお、設置部１０の形状は、上記の形状に限られず、複数のドリップバッグが設置可能であれば、他の形状でも良い。台座部２０の形状も、上記の形状に限られず、設置部１０と連接し、カップに載置可能であれば、他の形状でも良く、カップの縁全体を覆う形状でなくても良い。脚部２２は、ドリップバッグ補助具１単体を平坦な場所に載置した場合に不安定にならなければ、平板部２１の周縁全体から鉛直下向きに延伸する形状ではなく、周縁内の複数の箇所から延伸する形状でも良く、脚部２２はなくても良い。また、ドリップバッグ補助具１は、２点フック式のドリップバッグを設置可能となっているが、２点フック式以外の、例えば３点式のドリップバッグ等が設置可能な形状となっていても良い。
【００３７】
本発明の第２実施形態について説明する。
第１実施形態では、設置部１０は長身高となっているが、本発明は、短身高の設置部、即ちドリップバッグを設置した場合にドリップバッグの下端が収まらない形状の設置部を使用することも可能である。
【００３８】
短身高の設置部を備えるドリップバッグ補助具の例（第２実施形態）を図４～図６に示す。
ドリップバッグ補助具２は、ドリップバッグ補助具１と同様に、２点フック式のドリップバッグを２個設置可能な形状となっており、連接する設置部５０及び台座部６０を備え、設置部５０が短身高となっている。設置部５０と台座部６０が接合する箇所には、２つの貫通孔７１及び７２が形成されている。図４はドリップバッグ補助具２の斜視図、図５はドリップバッグ補助具２の平面図、図６はドリップバッグ補助具２にドリップバッグ４０を設置した場合の正面図である。
【００３９】
設置部５０は、ドリップバッグ補助具１の設置部１０と同様に、四角錐台の上下を逆にして頂点及び斜辺が多少の丸みを帯びた形状となっているが、側面の高さ（図４において上下方向の長さ）が、設置部１０の側面の高さよりも短くなっている。即ち、設置部５０の側面の高さは、図６に示されるように、ドリップバッグ４０を設置部５０に設置した場合に、ドリップバッグの下部がドリップバッグ補助具２の下方に突出するような大きさとなっており、例えば約２ｃｍとなっている。側面の高さが短くなっていることに合わせて、設置部５０の下面は、設置部１０の下面より多少大きくなっており、例えば下面の長辺（図４において前後方向に延伸する辺）及び短辺（図４において左右方向に延伸する辺）の長さがそれぞれ約１１ｃｍ及び約５ｃｍとなっている。設置部５０の上面は、設置部１０の上面と略同様の大きさとなっており、例えば上面の長辺及び短辺の長さは、それぞれ約１２ｃｍ及び約６ｃｍとなっている。
【００４０】
台座部６０は、ドリップバッグ補助具１の台座部２０と同様に、下面が開口した円柱の形状となっている。
【００４１】
設置部５０と台座部６０が接合する箇所に形成される貫通孔７０（貫通孔７１及び７２）は、正方形の形状となっている。設置部５０にドリップバッグ４０を設置したときに、ドリップバッグ４０の下端は、貫通孔７０を通過して、ドリップバッグ補助具２の下方に到達するので、貫通孔７０は、ドリップバッグ４０の下部が通過可能な大きさとなっている。例えば、貫通孔７０は、１辺の長さが約４ｃｍの正方形となっている。
なお、ドリップバッグ４０の下部が通過可能であれば、貫通孔７０の数は１個でも良く、形状も正方形ではなく、他の形状でも良い。
【００４２】
このように、設置部５０に設置されるドリップバッグ４０の下部がドリップバッグ補助具２の下方に突出することにより、カップにコーヒーを抽出する過程において、抽出されたコーヒーにフィルタの下部が浸漬される状態にすることが可能となる。コーヒーにフィルタの下部が浸漬されることにより、濃厚なコーヒーの抽出等が可能となるので、濃厚なコーヒーが適していると言われているアイスコーヒー等の作製では、ドリップバッグ補助具２の使用が適している。
なお、ドリップバッグ補助具１の場合と同様に、設置部５０及び／又は台座部６０の形状は上記の形状に限られず、他の形状でも良い。
【００４３】
本発明の第３実施形態について説明する。
第１及び第２実施形態でのドリップバッグ補助具１及び２は、２個のドリップバッグが設置可能となっているが、本発明に係るドリップバッグ補助具は、３個以上のドリップバッグが設置可能な形状とすることも可能である。
【００４４】
図７に、４個のドリップバッグを設置可能なドリップバッグ補助具の例（第３実施形態）を示す。
ドリップバッグ補助具３は、２点フック式のドリップバッグを４個設置可能な形状となっており、第２実施形態のドリップバッグ補助具２と同様の短身高の設置部８０と、設置部８０に連接する台座部９０を備え、設置部８０と台座部９０が接合する箇所には、貫通孔（図示せず）が形成されている。図７は、ドリップバッグ補助具３に４個のドリップバッグ４１、４２、４３及び４４を設置した場合の斜視図である。
【００４５】
設置部８０は、ドリップバッグ補助具２の設置部５０と同様に短身高となっているが、４個のドリップバッグ４１～４４を設置可能とするために、長手方向（図７において前後方向）の長さが、設置部５０より長くなっている。例えば、設置部８０の側面の高さ（図７において上下方向の長さ）は約２ｃｍで、上面及び下面の長辺（図７において前後方向に延伸する辺）の長さはそれぞれ約２４ｃｍ及び約２３ｃｍとなっている。上面及び下面の短辺（図７において左右方向に延伸する辺）の長さは、設置部５０と略同様で、例えばそれぞれ約６ｃｍ及び約５ｃｍとなっている。
【００４６】
台座部９０は、ドリップバッグ補助具２の台座部６０と同様に、下面が開口した円柱の形状となっているが、台座部６０より大きくなっている。例えば、台座部９０の平板部の上面の直径は約２５ｃｍとなっている。
【００４７】
設置部８０と台座部９０が接合する箇所に形成される貫通孔は、設置部８０に設置可能なドリップバッグの数に応じて、４つ形成されており、例えばドリップバッグ補助具２の貫通孔７０と同様に正方形の形状で、ドリップバッグの下部が通過可能な大きさ（例えば１辺の長さが約４ｃｍ）となっている。
【００４８】
このような形状のドリップバッグ補助具３は、通常のカップに使用するには多少大きく、ドリップバッグの下部がドリップバッグ補助具３の下方に突出する状態になるので、例えば、開口縁部が大きい容器にアイスコーヒーを作り置きする場合等での使用に適している。
なお、ドリップバッグ補助具２の場合と同様に、設置部８０及び／又は台座部９０の形状は上記の形状に限られず、他の形状でも良く、貫通孔の数及び／又は形状は上記に限られない。
【００４９】
本発明の第４実施形態について説明する。
本発明では、第１実施形態でのドリップバッグ補助具１に対して、貫通孔３０の周縁から鉛直下向きに延伸する突起部を設けることが可能である。
【００５０】
突起部を具備するドリップバッグ補助具の例（第４実施形態）を図８に示す。
ドリップバッグ補助具４は、ドリップバッグ補助具１と同様に、２点フック式のドリップバッグを２個設置可能な形状となっており、長身高の設置部１１０と、設置部１１０に連接する台座部１２０を備え、設置部１１０と台座部１２０が接合する箇所には、貫通孔１３０が形成されている。図８（Ａ）はドリップバッグ補助具４の平面図であり、図８（Ｂ）は図８（Ａ）に示すドリップバッグ補助具４のＢ－Ｂ線に沿った断面図である。
【００５１】
ドリップバッグ補助具１と同様に、設置部１１０は長身高の形状となっており、設置部１１０と台座部１２０が接合する箇所に形成されている貫通孔１３０は、円形の２つの貫通孔１３１及び１３２で構成されている。
【００５２】
台座部１２０は、ドリップバッグ補助具１の台座部２０と同様に、下面が開口した円柱の形状となっており、平板部１２１及び脚部１２２から構成される。平板部１２１には、貫通孔１３０の周縁から鉛直下向きに延伸する突起部１４０（突起部１４１及び１４２）が設けられており、貫通孔１３１の周縁からは突起部１４１が延伸しており、貫通孔１３２の周縁からは突起部１４２が延伸している。突起部１４０は、上面及び下面が開口した円筒形となっており、延伸する長さである突起部１４０の高さ（図８（Ｂ）において上下方向の長さ）は、脚部１２２の高さと同等又はそれよりも小さくなっており、例えば約８ｍｍとなっている。
【００５３】
このように突起部１４０を設けることにより、ドリップバッグ補助具４を使用してドリップバッグ４０からカップにコーヒーを抽出する際に、抽出されたコーヒーがカップの外に漏出する可能性を抑制することができる。即ち、突起部が設けられていないドリップバッグ補助具１を使用してコーヒーを抽出する場合、ドリップバッグ４０から滴下するコーヒーが、貫通孔３０から平板部２１の裏側（下面）を伝い、更に脚部２２の内側を伝って、カップの外に漏出する可能性がある。これに対して、突起部１４０が設けられたドリップバッグ補助具４を使用する場合は、ドリップバッグ４０から滴下するコーヒーは、貫通孔１３０から突起部１４０の内側を伝ってカップに落下するので、カップの外への漏出を抑えることができる。
【００５４】
なお、突起部１４０の高さは、脚部１２２の高さより大きくても良いが、ドリップバッグ補助具４を平坦な場所に載置したときに、脚部１２２ではなく突起部１４０が平面に接触する形になり、ドリップバッグ補助具４が不安定になるような場合等では、突起部１４０の高さは、脚部１２２の高さ以下が好ましい。突起部１４０は、貫通孔１３０の周縁から延伸する形状であれば、円筒形以外の形状でも良い。また、第２及び第３実施形態でのドリップバッグ補助具２及び３に対して、突起部１４０と同様な突起部を設けても良い。
【００５５】
本発明の第５実施形態について説明する。
第１～第４実施形態でのドリップバッグ補助具では、設置部は四角錐台の上下を逆にして頂点及び斜辺が多少の丸みを帯びた形状となっているが、上述のように、設置部は、複数のドリップバッグが設置可能であれば、他の形状も可能で、丸みを帯びていない直方体の形状も可能である。
【００５６】
直方体の形状である設置部を備えるドリップバッグ補助具の例（第５実施形態）を図９及び図１０に示す。
ドリップバッグ補助具５は、第４実施形態でのドリップバッグ補助具４と同様に、２点フック式のドリップバッグを２個設置可能な形状となっており、長身高の設置部１５０と、設置部１５０に連接する台座部１６０を備え、設置部１５０と台座部１６０が接合する箇所には貫通孔１７０が形成され、貫通孔１７０の周縁から鉛直下向きに延伸する突起部１８０が設けられているが、設置部１５０は直方体の形状となっており、貫通孔１７０は１つで長方形の形状となっている。図９はドリップバッグ補助具５の斜視図であり、図１０（Ａ）はドリップバッグ補助具５の平面図であり、図１０（Ｂ）は図１０（Ａ）に示すドリップバッグ補助具５のＡ－Ａ線に沿った断面図である。
【００５７】
設置部１５０は、長身高で直方体の形状となっている。設置部１５０は２点フック式のドリップバッグを２個設置可能となっているので、上面は、第１実施形態での設置部１０と略同等の大きさとなっており、例えば縦（図９において前後方向の長さ）が約１２ｃｍで横（図９において左右方向の長さ）が約６ｃｍの長方形の形状となっている。
【００５８】
設置部１５０は直方体の形状なので、下面も上面と同じ大きさの長方形の形状となっているが、内部に貫通孔１７０へ向かって傾斜する形状を有する。すなわち、設置部１５０の４つの側面（前面、後面、右側面、左側面）は、図１０に示されるように、上面の位置から所定の高さ（図９において上下方向の長さ）までは鉛直下向きに延伸しており、その所定の高さからは貫通孔１７０の周縁に接するように傾斜する面（以下、「傾斜面」とする）となっている。水平面に対する傾斜面の角度は、例えば、前面及び後面における傾斜面（図１０（Ａ）において上下の傾斜面）では約１５°、右側面及び左側面における傾斜面（図１０（Ａ）において左右の傾斜面）では約２０°となっている。設置部１５０の高さは、設置部１０と略同等の大きさで、例えば６～７ｃｍとなっている。また、貫通孔１７０は設置部１５０の下面の中央に形成されており、例えば縦が約５ｃｍで横が約２ｃｍの長方形の形状となっている。よって、側面が鉛直下向きに延伸する長さは、設置部１５０の大きさ、傾斜面の角度、貫通孔１７０の大きさ等に応じて設定されており、例えばそれらが上記の値の場合、延伸する長さは５～６ｃｍとなっている。
【００５９】
設置部１５０は、外観は直方体で、内部が傾斜面を有する形状となっているので、図１０（Ｂ）に示されるように、傾斜面の部分は、貫通孔１７０から離れるに従って肉厚となっている。なお、傾斜面の部分は、肉厚ではなく、他の部分と同等の厚さでも良い。
このような傾斜面を形成することにより、設置部１５０に設置されたドリップバッグ４０から滴下するコーヒーが、設置部１５０の内部に残ることなく、貫通孔１７０からカップに注入することができる。
【００６０】
台座部１６０は、ドリップバッグ補助具４の台座部１２０と同様に、設置部１５０に接合する円板状の平板部１６１と、平板部１６１の周縁から鉛直下向きに延伸する脚部１６２から構成され、さらに貫通孔１７０の周縁から鉛直下向きに延伸する突起部１８０が設けられている。平板部１６１は、ドリップバッグ補助具５を設置するカップの縁よりも大きく、接合する設置部１５０の大きさを考慮した大きさとなっており、例えば設置部１５０の下面が、縦が約１２ｃｍで横が約６ｃｍの長方形の形状の場合、平板部１６１の上面の直径は約１４ｃｍとなっている。脚部１６２の高さ及び突起部１８０の高さは、ドリップバッグ補助具４の場合と略同等で、例えばそれぞれ約１ｃｍ及び約８ｍｍとなっている。なお、突起部１８０はなくても良い。この場合、脚部１６２もなくても良い。
【００６１】
なお、設置部１５０は、外面が平面となっているが、一部又は全ての外面が、外側に向かって緩やかに凸状に湾曲した丸みを帯びた面となっていても良い。また、設置部１５０の長手方向（図９において前後方向）に延伸する右側面及び左側面の上端部の中央近辺又は全体に、図１１に示されるように、少し隆起した部分（以下、「隆起部」とする）を設けても良い。図１１は、図１０（Ｂ）と同様のドリップバッグ補助具５の断面図である。右側面及び左側面の上端部にこのような隆起部１５１を設けることにより、この隆起部１５１を持ち手として、ドリップバッグ補助具５を持ちやすくすることができる。
【００６２】
本発明の第６実施形態について説明する。
第１～第５実施形態でのドリップバッグ補助具において、台座部の脚部は、平板部の周縁から鉛直下向きに延伸しているが、ドリップバッグ補助具をカップに載置した場合や、ドリップバッグ補助具単体を平坦な場所に載置した場合等においてドリップバッグ補助具が不安定にならなければ、脚部は、平板部の裏面（鉛直方向での下側の面）の任意の位置に設けることが可能である。
【００６３】
第５実施形態でのドリップバッグ補助具５に対して、脚部１６２を、平板部１６１の裏面における周縁と中心の間の位置に設けたドリップバッグ補助具の例（第６実施形態）を図１２に示す。
ドリップバッグ補助具６は、ドリップバッグ補助具５と同様に、２点フック式のドリップバッグを２個設置可能な形状となっており、設置部（図示せず）と、設置部に連接する台座部１９０を備え、設置部と台座部１９０が接合する箇所には、貫通孔１７０が形成され、貫通孔１７０の周縁から鉛直下向きに延伸する突起部１８０が設けられている。図１２はドリップバッグ補助具６の底面図である。
【００６４】
台座部１９０は、ドリップバッグ補助具５の台座部１６０と同様に、平板部１９１及び脚部１９２を備えるが、脚部１９２は、平板部１９１の周縁からではなく、平板部１９１の周縁と中心の間の位置から鉛直下向きに延伸している。脚部１９２は、上から見た場合に円板状の平板部１９１と同心円となるように環状に形成されており、突起部１８０を包囲するように設けられている。例えば、平板部１９１の直径が約１４ｃｍで、貫通孔１７０が、縦が約５ｃｍで横が約２ｃｍの長方形の形状の場合、脚部１９２の直径は約８ｃｍとなっている。脚部１９２の高さは、台座部１６０の脚部１６２と略同等の高さとなっており、例えば約１ｃｍとなっている。脚部１９２の厚さも、台座部１６０の脚部１６２と略同等の大きさとなっており、例えばドリップバッグ補助具６がＡＳ樹脂で作製されている場合、１～２ｍｍとなっている。
なお、脚部１９２は環状でなくても良く、ドリップバッグ補助具６の安定性が確保可能であれば、長方形等の形状でも良く、離間する複数の部位から構成される形状でも良い。
【００６５】
本発明の第７実施形態について説明する。
第１～第６実施形態でのドリップバッグ補助具は設置部と台座部を備える構造となっているが、本発明では台座部を備えない構造も可能である。つまり、設置部がカップの縁に載置される。
【００６６】
第５実施形態でのドリップバッグ補助具５に対して、台座部１６０を備えないドリップバッグ補助具の例（第７実施形態）を図１３及び図１４に示す。
ドリップバッグ補助具７は、第５実施形態でのドリップバッグ補助具５と同様に、２点フック式のドリップバッグを２個設置可能な形状となっており、長身高の設置部２００を備えるが、台座部を備えておらず、設置部２００の下部に脚部２１０が連接している。図１３はドリップバッグ補助具７の斜視図であり、図１４（Ａ）はドリップバッグ補助具７の平面図であり、図１４（Ｂ）は図１４（Ａ）に示すドリップバッグ補助具７のＡ－Ａ線に沿った断面図である。
【００６７】
設置部２００は長身高で略直方体の形状であるが、前面及び後面が外側に向かって緩やかに凸状に湾曲した形状となっている。設置部２００は２点フック式のドリップバッグを２個設置可能となっているので、上面は、ドリップバッグ補助具５での設置部１５０と略同等の大きさとなっているが、前面及び後面が湾曲した形状となっているので、ドリップバッグ４０のフックを掛ける長縁部の長さは、例えば約１２ｃｍとなっているが、湾曲した部分での最長は約１３ｃｍとなっている。なお、前面及び／又は後面は、湾曲した形状ではなく、平面でも良い。
【００６８】
設置部２００の下部には、ドリップバッグ補助具５と同様の貫通孔、すなわち長方形の形状である１つの貫通孔２２０が穿設されており、大きさは、例えば縦（図１３において前後方向の長さ）が約５ｃｍ、横（図１３において左右方向の長さ）が約２ｃｍとなっている。設置部２００の内部には、設置部１５０と同様に、貫通孔２２０に向かって傾斜する傾斜面が形成されており、傾斜面の部分は肉厚となっている。また、設置部２００に連接するように、貫通孔２２０の周縁から鉛直下向きに延伸する突起部２３０が設けられている。
【００６９】
脚部２１０は、設置部２００の下部の長手方向（図１３において前後方向）に位置する縁から鉛直下向きに延伸するように２つ形成されている。脚部２１０は、他の実施形態での台座部の脚部と同様の機能、すなわちドリップバッグ補助具７が滑動してカップから落下することを防止する、ドリップバッグ補助具７単体を平坦な場所に載置する際に脚の役目を果たす等の機能を有する。よって、脚部２１０の高さは、台座部の脚部と同等の高さで、例えば約１ｃｍとなっている。脚部２１０の厚さも同様で、例えばドリップバッグ補助具７がＡＳ樹脂で作製されている場合、１～２ｍｍとなっている。
【００７０】
なお、脚部２１０は、ドリップバッグ補助具７の安定性が確保可能であれば、一方の縁全体から延伸する形状ではなく、例えば縁の両端のみから延伸する形状等でも良い。また、第６実施形態での台座部１９０の脚部１９２のように、脚部２１０は、設置部２００の下部の周縁と中心の間の位置から鉛直下向きに延伸する形状でも良い。この場合、脚部２１０は、脚部１９２と同様に、突起部２３０を包囲するような環状に形成されても良い。突起部２３０はなくても良く、この場合、脚部２１０もなくても良い。さらに、第５実施形態での設置部１５０のように、設置部２００の右側面及び左側面の上端部に隆起部を設けても良い。
【００７１】
本発明は上記形態に限定されるものではなく、本発明の要旨を逸脱しない範囲で種々の変形が可能である。また、上記形態において明示的に開示されていない事項、例えば設置部や台座部の大きさ等は、当業者が通常実施する範囲を逸脱するものではなく、通常の当業者であれば、容易に想定することが可能な値等を採用することができる。
【符号の説明】
【００７２】
１、２、３、４、５、６、７ドリップバッグ補助具
１０、５０、８０、１１０、１５０、２００設置部
２０、６０、９０、１２０、１６０、１９０台座部
２１、１２１、１６１、１９１平板部
２２、１２２、１６２、１９２、２１０脚部
３０、３１、３２、７０、７１、７２、１３０、１３１、１３２、１７０、２２０貫通孔
４０、４１、４２、４３、４４ドリップバッグ
１４０、１４１、１４２、１８０、２３０突起部
１５１隆起部
４１１、４２１フック

【図１】

【図２】

【図３】

【図４】

【図５】

【図６】

【図７】

【図８】

【図９】

【図１０】

【図１１】

【図１２】

【図１３】

【図１４】
