【意匠に係る物品】ト音記号型蚊取り線香ホルダー 【意匠分類】Ｃ４−３２２００ 【国際意匠分類】 Ｌｏｃ（１３）Ｃｌ．２２−０６ 【創作者】 【氏名】宮里 盛大 【住所又は居所】沖縄県那覇市泊１丁目１８番地１０ 【創作者】 【氏名】宮里 望月 【住所又は居所】沖縄県那覇市泊１丁目１３番地１０ コーポあさと５０３ 【意匠権者】 【識別番号】５２２０６８０３８ 【氏名又は名称】宮里 盛大 【住所又は居所】沖縄県那覇市泊１丁目１８番地１０ 【意匠権者】 【識別番号】５２２０６８０４９ 【氏名又は名称】宮里 望月 【住所又は居所】沖縄県那覇市泊１丁目１３番地１０ コーポあさと５０３ 【代理人】 【識別番号】１００１７８９３９ 【弁理士】 【氏名又は名称】本堂 裕司 【意匠に係る物品の説明】 本物品は本体開孔部内に渦巻き状の蚊取り線香を取り付けた時に、正面から見た蚊取り線香を含む全体がト音記号をイメージさせる形状を持つ蚊取り線香ホルダーです。本物品は上部の貫通孔の部分をフック、ロープ等に掛けて使用します。蚊取り線香を物品に取り付けるには、蚊取り線香中央の穴に貫通する太さを持ち、本物品開孔部の内壁間距離に相当する長さを持つピアノ線等の剛直な心棒を用い、該心棒を蚊取り線香中央に通すと共に物品本体中央の空間内壁両面に設けられた軸受けにセットして使用します。蚊取り線香の重心は中央より先端部の方向にやや移動したところにあり、心棒を用いて物品内部に設置した際には、先端部が真下に位置する状態で安定化します。したがって先端部に着火して蚊取り線香として使用している間は、燃焼と共に蚊取り線香が回転し常に最下部に燃焼点があるため、燃焼に従って生成される灰は、物品下部の凹部に溜まり、床や本物品下方に存在する物を汚損する心配がありません。 【意匠の説明】 心棒は上記寸法を満たしていれば特段の形状を必要とするものではないので省略します。Ａ−Ａ線断面図においてハッチングによって示されるのは、正面と背面の間を厚さ方向に連結する部材で、上部の開孔部周辺と下部の半円の周辺の椀状部材です。
【斜視図】	【正面図】
【背面図】	【平面図】

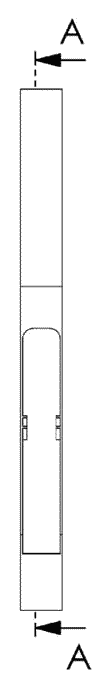

【底面図】	【右側面図】
【左側面図】	【Ａ−Ａ線断面図】
【使用状態を示す参考斜視図】	【使用状態を示す参考正面図】
