【意匠に係る物品】結束具 【創作者】 【氏名】辻 直廣 【住所又は居所】奈良県葛城市寺口２９１ 【意匠権者】 【識別番号】３０２０５２７０３ 【氏名又は名称】辻 直廣 【住所又は居所】奈良県葛城市寺口２９１ 【意匠に係る物品の説明】 本意匠に係る物品は、ダンボ−ル箱等や書籍、雑誌の周囲を締め付けて梱包するバンドの結束具として使用される。使用状態を示す参考図１及び参考図２に示すように、結束具には中央開口部、中央開口部の左右に開口部ａ、開口部ｂが構成され、開口部ａには切込み部が構成されている。使用時は使用状態を示す参考図３〜参考図５に示すように、バンドの一端を結束具の中央開口部の下方から上方に押し入れた後、バンドの一端を結束具の切込み部から開口部ａに押し入れることにより結束することができる。結束を外すには、バンドの一端を切込み部から外すことで可能となる。バンドは再利用できる。切込み部には傾斜が設けられており、バンドの着脱を容易としている。バンドの他端は、結束具の中央開口部の下方から上方に押し入れた後、バンドの他端を結束具の開口部ｂに押し入れることで、結束することができる。 【意匠の説明】 底面図は平面図と同一に表れるため省略する。 【参考文献】意登１７４８６７８ 【参考文献】Ｇｌｏｂａｌ Ｓｏｕｒｃｅｓ Ｌｉｆｅｓｔｙｌｅ×Ｆａｓｈｉｏｎ、１号、１巻、７６頁、（特許庁意匠課公知資料番号 ＲＢ０３００４６１６ ） 【参考文献】国際事務局意匠公報、Ｎｏ０３／２００６、（２００６−４−２８）、ＤＭ／０６７ ５４６、（特許庁意匠課公知資料番号 ＨＨ１８５０８８６７ ） 【参考文献】米国特許商標公報、（２０１４−３−４）、Ｄ７００５４１、（特許庁意匠課公知資料番号 ＨＨ２６３０４０７２ ）

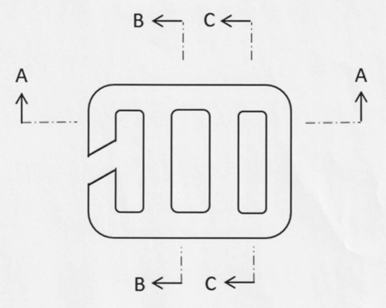

【正面図】	【背面図】

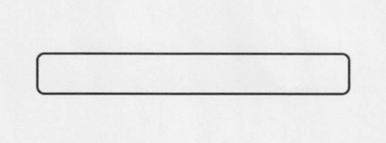

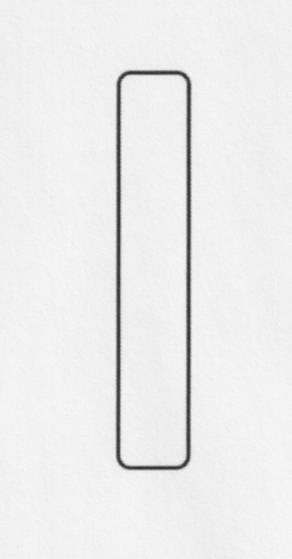

【右側面図】	【左側面図】

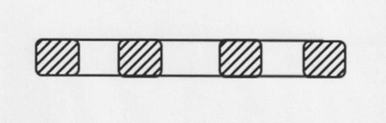

【平面図】	【Ｂ−Ｂ断面図】

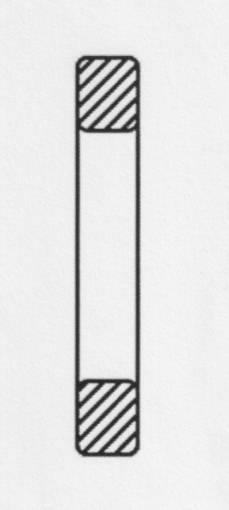

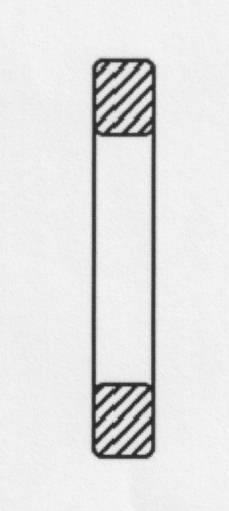

【Ｂ−Ｂ断面図】	【Ｃ−Ｃ断面図】

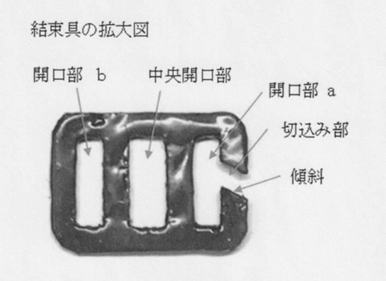

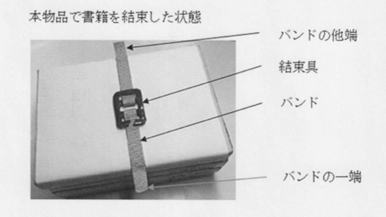

【使用例を示す参考図１】	【使用例を示す参考図２】

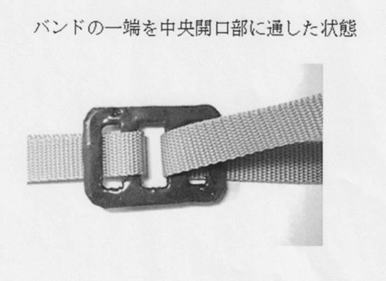

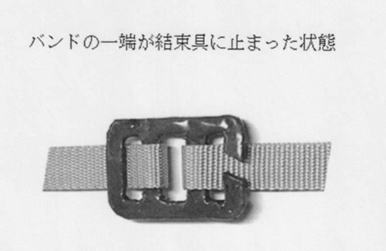

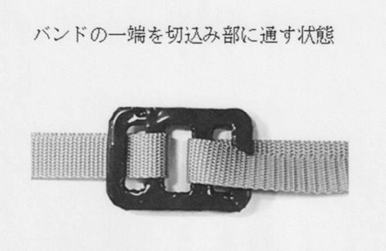

【使用例を示す参考図３】	【使用例を示す参考図４】
【使用例を示す参考図５】
