| 【意匠に係る物品】万力 【意匠分類】Ｋ１－２７１ 【国際意匠分類】 Ｌｏｃ（１２）Ｃｌ．８－０５ 【創作者】 【氏名】大竹 繁博 【住所又は居所】愛知県名古屋市港区港北町四丁目３番地の２ 【意匠権者】 【識別番号】３１８０１５２８６ 【氏名又は名称】大竹 繁博 【住所又は居所】愛知県名古屋市港区港北町四丁目３番地の２ 【代理人】 【識別番号】１０００８００４５ 【弁理士】 【氏名又は名称】石黒 健二 【意匠に係る物品の説明】 本物品は、対象物を狭持する口金部を有する万力であり、固定物に固定される円板状の基部、円板状の基部の中心を回動中心として回動する回動部、回動部に固定されるとともに回動部に対して傾けた状態で口金部を支持する支持部を備える。なお、口金ハンドルを操作することで口金部間の離間距離を調整でき、傾斜固定ハンドルを操作することで口金部の回動部に対する傾きを調整して所望の傾斜状態で固定でき、回動固定ハンドルを操作することで回動部の回動位置を調整して所望の回動位置で固定できる。 |
||

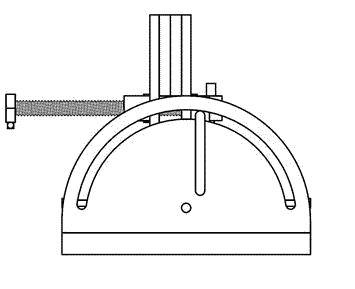

【右側面図】 |
【左側面図】 |
|
【正面図】 |
【背面図】 |
|
【平面図】 |
【底面図】 |
|
【口金部が離間した状態を表す右側面図】 |
【口金部の回動部に対する傾斜状態を表す右側面図】 |
|
【回動部の回動状態を表す平面図】 |
【各部の名称を示した参考平面図】 |
|
【各部の名称を示した参考正面図】 |
||
 |
 |
|
 |
 |
|
 万能バイス【万力】 ◆本製品は、作業する姿勢も自然体で動かずに、バイスを360度回転できるターンテーブルと150度前後する機能を持ち、作業物（刃付角度）を自分の目線に合わせ、作業効率を上げることができます。 ◆本製品は、口側に厚さ10㎜の凹凸ゴムが施され、作業物をソフトに固定しますので傷がつきにくくなっています。 ◆本製品は口が広く（最大140㎜）、電動工具などの刃の部分を分解することなく、工具を固定して作業することができます。 ◆本製品は、通常真ん中1点締めに対し、締め付け金具3点で締め付けるため、ノコギリのような薄い工具もしっかりと締め付けることができます。 |
||
