【意匠に係る物品】浴室の内装 【意匠分類】Ｌ３−７２ 【国際意匠分類】 Ｌｏｃ（１４）Ｃｌ．３２−０２ 【Ｄターム】Ｌ３−７２ＶＺＡ 【創作者】 【氏名】塩川 やよい 【住所又は居所】沖縄県豊見城市字与根７７−１２ 【意匠権者】 【識別番号】５２３１８８２４７ 【氏名又は名称】塩川 やよい 【住所又は居所】沖縄県豊見城市字与根７７−１２ 【代理人】 【識別番号】１００１９２４９６ 【弁理士】 【氏名又は名称】西平 守秀 【意匠に係る物品の説明】 本内装は、浴室の内装であって、浴室には床領域および浴槽領域が区画され配置される。浴槽領域は浴室の隅に配置される。本内装の浴槽領域の浴槽では、床領域と浴槽領域との間にエプロン部は設けられない。すなわち、本内装は、床領域と浴槽領域の間に段差を有さず設けられる。また、浴槽領域には階段部が配設され、浴槽領域はその階段部を含めて全体的に平面視で略Ｌ字状に形成される。階段部と、その階段部から視て背面側に位置する壁面（［各図および各名称を示す参考平面図］に示す「壁３」）と、の間には空間を在して設けられる。使用者が浴槽領域の浴槽に進入する際には、その階段部を通過して浴槽領域の本体内部にアプローチする。また、階段部の両側および浴槽領域の本体内部の一端部には、手摺りが配置される。また、本内装には、複数の溝が形成される。この溝は排水用として使用される。 【意匠の説明】 正面、背面、左側面および右側面に係る図のそれぞれにおいて、紙面上、最も手前側に配置される壁を省略して図示している。その壁の配置およびその名称などについては、［各図および各名称を示す参考平面図］を参照されたい。朱色（あるいはピンク色）で着色された部分以外の部分が、意匠登録を受けようとする部分である。 【参考文献】医療法人仁成会、ホームページ掲載実績あり、（特許庁意匠課公知資料番号 ＲＪ０３５０６９３２ ） 【参考文献】社会医療法人弘道会、ホームページ掲載実績あり、（特許庁意匠課公知資料番号 ＲＪ０３５１６７２７ ） 【参考文献】医療法人仁成会、ホームページ掲載実績あり、（特許庁意匠課公知資料番号 ＲＪ０３５０６９２７ ）

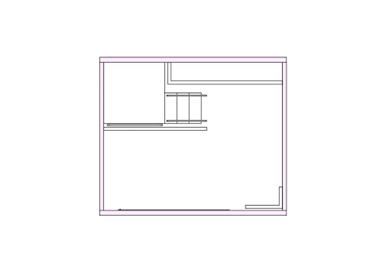

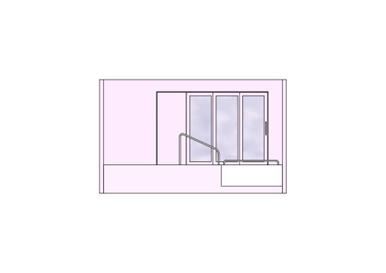

【平面図】	【壁１の図示を省略した状態の正面図】

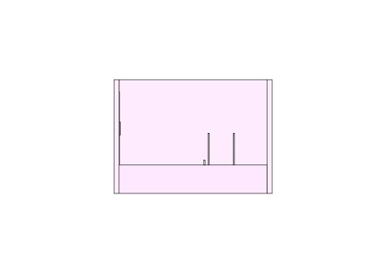

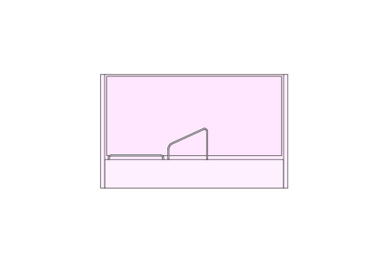

【壁３の図示を省略した状態の背面図】	【壁４の図示を省略した状態の左側面図】

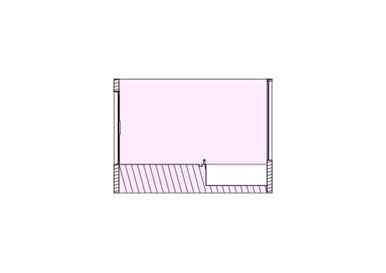

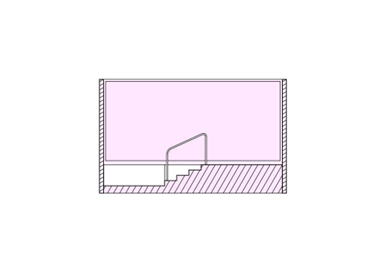

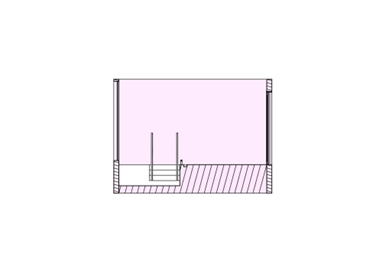

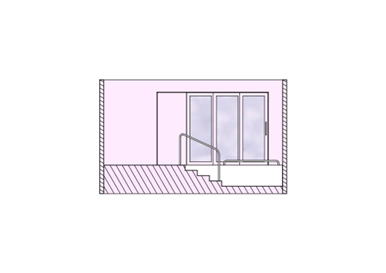

【壁２の図示を省略した状態の右側面図】	【Ａ−Ａ断面図】

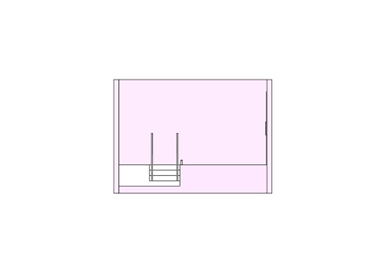

【Ｂ−Ｂ断面図】	【Ｃ−Ｃ断面図】

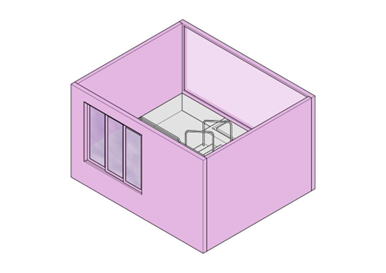

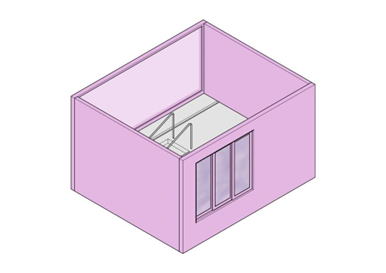

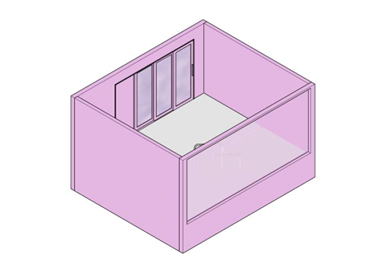

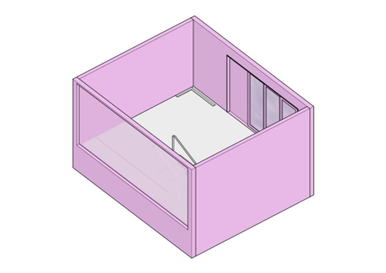

【Ｄ−Ｄ断面図】	【Ｅ方向から視る参考斜視図】
【Ｆ方向から視る参考斜視図】	【Ｇ方向から視る参考斜視図】

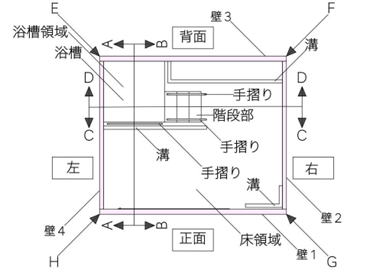

【Ｈ方向から視る参考斜視図】	【各図および各名称を示す参考平面図】

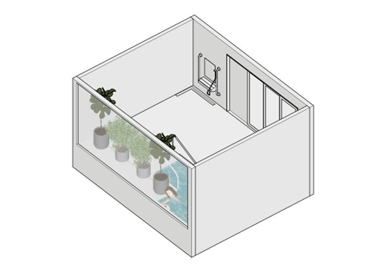

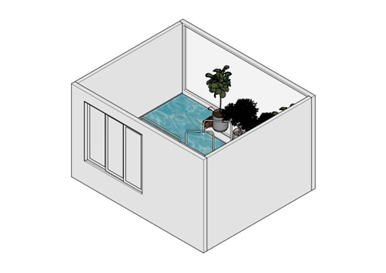

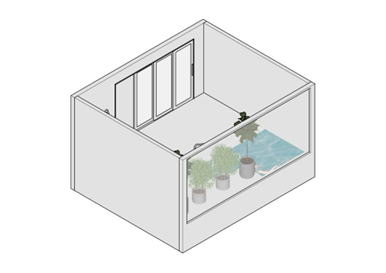

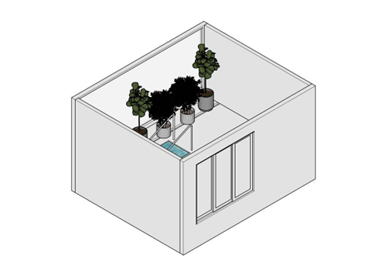

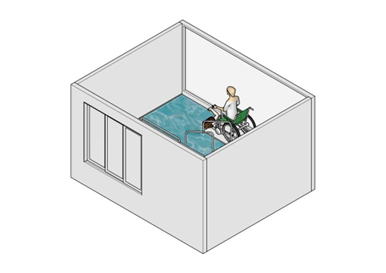

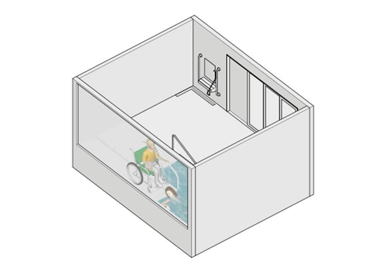

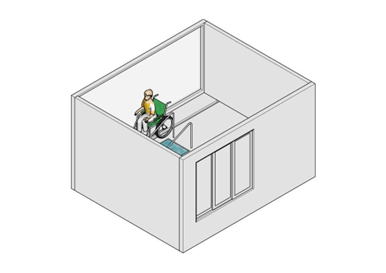

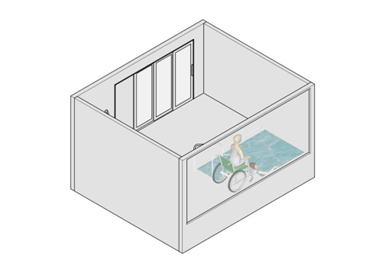

【使用状態を説明する参考斜視図１】	【使用状態を説明する参考斜視図２】
【使用状態を説明する参考斜視図３】	【使用状態を説明する参考斜視図４】
【使用状態を説明する参考斜視図５】	【使用状態を説明する参考斜視図６】
【使用状態を説明する参考斜視図７】	【使用状態を説明する参考斜視図８】
