収納袋用吸気栓ユニット及び収納方法

閉じる


【発明の名称】収納袋用吸気栓ユニット及び収納方法【出願人】【識別番号】519362778 【氏名又は名称】小林袈裟男【住所又は居所】長野県中野市中野2030 【代理人】【識別番号】100088579 【弁理士】【氏名又は名称】下田茂【代理人】【識別番号】110001519 【氏名又は名称】特許業務法人太陽国際特許事務所【発明者】【氏名】小林袈裟男【住所又は居所】長野県中野市中野2030 【要約】【課題】ユーザーの希望する大きさ，素材，厚さ等を備える任意の収納袋の内部の空気を外部に排出し、排出した状態を保持する吸気栓付の収納袋に容易に変更する。【解決手段】収納袋Ｂに設けた貫通孔部Ｂｈに挿通する内筒部２ｉ，及びこの内筒部２ｉの内端部２ｉｉの外周に一体形成し、かつ収納袋Ｂの内面Ｂｉに接着可能な接着面２ｃａを設けた内面取付部２ｃを有する内側栓体部２と、内筒部２ｉを覆う外筒部３ｅ，及びこの外筒部３ｅの内端部３ｅｉの外周に一体形成し、かつ収納袋Ｂの外面Ｂｅに接着可能な接着面３ｃａを設けた外面取付部３ｃを有する外側栓体部３と、内筒部２ｉの内端部２ｉｉから内部に挿入可能に形成し、少なくとも全挿入位置Ｘｅで内端部２ｉｉを閉塞状態にするとともに、挿入開始位置Ｘｓから全挿入位置Ｘｅの手前までの中途挿入領域Ｚｍにおける半挿入位置Ｘｍで内端部２ｉｉを通気状態にする弁体部４とを備える。【選択図】図１【特許請求の範囲】【請求項１】密閉式の収納袋に付設して当該収納袋の内部の空気を外部に排出し、かつ排出した状態を保持する収納袋用吸気栓ユニットであって、前記収納袋に設けた貫通孔部に挿通する内筒部，及びこの内筒部の内端部の外周に一体形成し、かつ前記収納袋の内面に接着可能な接着面を設けた内面取付部を有する内側栓体部と、前記内筒部を覆う外筒部，及びこの外筒部の内端部の外周に一体形成し、かつ前記収納袋の外面に接着可能な接着面を設けた外面取付部を有する外側栓体部と、前記内筒部の内端部から内部に挿入可能に形成し、少なくとも全挿入位置で前記内端部を閉塞状態にするとともに、挿入開始位置から前記全挿入位置の手前までの中途挿入領域における半挿入位置で前記内端部を通気状態にする弁体部とを具備してなることを特徴とする収納袋用吸気栓ユニット。【請求項２】前記内筒部は、外端部を閉塞する端面部を有するとともに、この端面部に、軸方向外方に突出した円錐形状部，及び一又は二以上の内外に貫通する通気孔部を形成してなることを特徴とする請求項１記載の収納袋用吸気栓ユニット。【請求項３】前記外筒部は、外端部又は中間部を閉塞する端面部を有するとともに、この端面部に、内外に貫通する通気路を有し、かつ軸方向外方に突出した筒形の接続口を形成してなることを特徴とする請求項１又は２記載の収納袋用吸気栓ユニット。【請求項４】前記外筒部は、外端部に、前記接続口を覆う密閉シールを接着可能なシール接着面部を設けてなることを特徴とする請求項１，２又は３記載の収納袋用吸気栓ユニット。【請求項５】前記弁体部は、円柱状に形成した本体部の外周面に、先端面から前記中途挿入領域に対応する部位に至る一又は二以上の通気溝部を形成してなることを特徴とする請求項１～４のいずれかに記載の収納袋用吸気栓ユニット。【請求項６】密閉式の収納袋に被収納物を収納する収納方法において、予め、収納袋に設けた貫通孔部に挿通する内筒部，及びこの内筒部の内端部の外周に一体形成し、かつ前記収納袋の内面に接着可能な接着面を設けた内面取付部を有する内側栓体部と、前記内筒部を覆う外筒部，及びこの外筒部の内端部の外周に一体形成し、かつ前記収納袋の外面に接着可能な接着面を設けた外面取付部を有する外側栓体部と、前記内筒部の内端部から内部に挿入可能に形成し、少なくとも全挿入位置で前記内端部を閉塞状態にするとともに、挿入開始位置から前記全挿入位置の手前までの中途挿入領域における半挿入位置で前記内端部を通気状態にする弁体部とを備える吸気栓ユニットを用意し、収納時に、前記収納袋に、前記貫通孔部を形成し、この後、当該貫通孔部を設けた収納袋に、前記吸気栓ユニットを付設し、当該収納袋に被収納物を収納した後、前記吸気栓ユニットを通して前記収納袋の内部の空気を外部に排出し、かつ排出した状態を保持することを特徴とする収納方法。【発明の詳細な説明】【技術分野】【０００１】本発明は、密閉式の収納袋に付設して当該収納袋の内部の空気を外部に排出し、かつ排出した状態を保持する収納袋用吸気栓ユニット及び収納方法に関する。【背景技術】【０００２】従来、吸気口を有する吸気栓を一体に設けてなる吸気栓付の収納袋は各種提案されており、この種の収納袋としては、特許文献１で開示される簡易真空容器、特許文献２で開示される食品の保存に用いる合成樹脂製袋及び特許文献３で開示される布団・衣類・食料品真空パック袋が知られている。【０００３】特許文献１の簡易真空容器は、冷蔵庫などにおいて食品を保存する場合に簡便に空気から遮断する食品保存袋の提供を目的としたものであり、具体的には、人の口で中の空気を吸いだせる吸い口を設け、中の気体を排出するとともに、排出した後、袋を密閉し、必要であれば、脱酸素剤により残存酸素を排出するように構成したものである。【０００４】また、特許文献２の食品の保存に用いる合成樹脂製袋は、手軽に食品の保存及び調理ができる器具により得られる合成樹脂製袋であり、具体的には、流出バルブを設けた合成樹脂製吸引口を密着固定した合成樹脂製袋と、この合成樹脂製袋の開口部を挟み込み密封する合成樹脂製クリップと、この合成樹脂製袋内の気体及び液体を外部へ排出する合成樹脂製吸引器とにより構成したものである。【０００５】さらに、特許文献３の布団・衣類・食料品真空パック袋は、布団・衣類・食料品を、真空パック袋に収納し、パック袋内の空気をワンタッチ栓により掃除機及び真空装置で吸い出し、パック袋内を真空にして蓋をし、長期間の真空保存する事により防虫、防カビ、防湿、食料品においては鮮度も保つ事を目的としたものであり、具体的には、開口部に、密閉用の一対のシリコンゴム帯とポリフィルムの一体成型とし、袋本体下部に取り付けた栓から掃除機及び真空装置で空気を吸い出し、パック袋内が真空完了し、空気装置を取り外した時、栓の中の稼働弁がパック袋内の吸引口より負圧及び自重にてＯリングに当たり、パック袋内が真空状態になったなら、上蓋をし、長期間の真空保存が可能になるように構成したものである。【先行技術文献】【特許文献】【０００６】【特許文献１】特開平１１－３１４６６８号公報【特許文献２】特開平０７－０００１５５号公報【特許文献３】登録実用新案第３００３４５１号公報【発明の概要】【発明が解決しようとする課題】【０００７】しかし、上述した収納袋をはじめ、従来における吸気栓付の収納袋は、次のような問題点があった。【０００８】即ち、この種の収納袋は、例えば、食品用など、特定の用途を対象にするとともに、主に保存（保管）を目的とするため、収納袋の大きさや仕様等は、メーカーから提供される大きさや仕様等に限定されてしまう。したがって、基本的に、ユーザーの希望する大きさ，素材，厚さ等を備える収納袋を入手できない難点がある。なお、特許文献２のように、収納袋自体を器具等を用いてユーザー自身が製作すれば、収納袋の大きさ等は変更可能になるが、コスト面や労力面において手軽に利用できるとはいえない。【０００９】特に、この種の収納袋は、様々な分野における用途の観点からはそのニーズに対して十分に応えていないのが実情である。例えば、故郷から遠方で暮らす家族に、お餅や収穫期の野菜・果物等を送る場合も少なくないが、この場合、通常、ダンボール等の箱の中に、直接或いは包装紙に包むなどにより詰め込んでいるが、虫やカビの発生，早期の鮮度低下や傷みを生じやすい。しかし、このような用途に適した吸気栓付の収納袋は何ら提供されておらず、従来より、このような用途をはじめ、個々のユーザーが希望する各種用途に適する収納袋（収納手段）及び収納方法の実用化が望まれていた。【００１０】本発明は、このような背景技術に存在する課題を解決した収納袋用吸気栓ユニット及び収納方法の提供を目的とするものである。【課題を解決するための手段】【００１１】本発明に係る収納袋用吸気栓ユニット１は、上述した課題を解決するため、密閉式の収納袋に付設して当該収納袋の内部の空気を外部に排出し、かつ排出した状態を保持する吸気栓ユニットであって、収納袋Ｂに設けた貫通孔部Ｂｈに挿通する内筒部２ｉ，及びこの内筒部２ｉの内端部２ｉｉの外周に一体形成し、かつ収納袋Ｂの内面Ｂｉに接着可能な接着面２ｃａを設けた内面取付部２ｃを有する内側栓体部２と、内筒部２ｉを覆う外筒部３ｅ，及びこの外筒部３ｅの内端部３ｅｉの外周に一体形成し、かつ収納袋Ｂの外面Ｂｅに接着可能な接着面３ｃａを設けた外面取付部３ｃを有する外側栓体部３と、内筒部２ｉの内端部２ｉｉから内部に挿入可能に形成し、少なくとも全挿入位置Ｘｅで内端部２ｉｉを閉塞状態にするとともに、挿入開始位置Ｘｓから全挿入位置Ｘｅの手前までの中途挿入領域Ｚｍにおける半挿入位置Ｘｍで内端部２ｉｉを通気状態にする弁体部４とを具備してなることを特徴とする。【００１２】また、本発明に係る収納方法は、上述した課題を解決するため、密閉式の収納袋Ｂに被収納物Ｇを収納するに際し、予め、収納袋Ｂに設けた貫通孔部Ｂｈに挿通する内筒部２ｉ，及びこの内筒部２ｉの内端部２ｉｉの外周に一体形成し、かつ収納袋Ｂの内面Ｂｉに接着可能な接着面２ｃａを設けた内面取付部２ｃを有する内側栓体部２と、内筒部２ｉを覆う外筒部３ｅ，及びこの外筒部３ｅの内端部３ｅｉの外周に一体形成し、かつ収納袋Ｂの外面Ｂｅに接着可能な接着面３ｃａを設けた外面取付部３ｃを有する外側栓体部３と、内筒部２ｉの内端部２ｉｉから内部に挿入可能に形成し、少なくとも全挿入位置Ｘｅで内端部２ｉｉを閉塞状態にするとともに、挿入開始位置Ｘｓから全挿入位置Ｘｅの手前までの中途挿入領域Ｚｍにおける半挿入位置Ｘｍで内端部２ｉｉを通気状態にする弁体部４とを備える吸気栓ユニット１を用意し、収納時に、収納袋Ｂに、貫通孔部Ｂｈを形成し、この後、当該貫通孔部Ｂｈを設けた収納袋Ｂに、吸気栓ユニット１を付設し、当該収納袋Ｂに被収納物Ｇを収納した後、吸気栓ユニット１を通して収納袋Ｂの内部の空気Ａを外部に排出し、かつ排出した状態を保持するようにしたことを特徴とする。【００１３】一方、本発明は、発明の好適な態様により、内筒部２ｉには、外端部２ｉｅを閉塞する端面部１１を設けるとともに、この端面部１１に、軸方向外方に突出した円錐形状部１１ｓ，及び一又は二以上の内外に貫通する通気孔部１１ｈ…を形成することができる。また、外筒部３ｅには、外端部３ｅｏ又は中間部３ｅｍを閉塞する端面部１４を設けるとともに、この端面部１４に、内外に貫通する通気路１２を有し、かつ軸方向外方に突出した筒形の接続口１３を形成することができる。なお、外筒部３ｅの外端部３ｅｏには、接続口１３を覆う密閉シール５を接着可能なシール接着面部１５を設けることが望ましい。他方、弁体部４は、円柱状に形成した本体部４ｍの外周面４ｍｆに、先端面４ｍｓから中途挿入領域Ｚｍに対応する部位に至る一又は二以上の通気溝部１６…を形成することにより構成できる。【発明の効果】【００１４】このような本発明に係る収納袋用吸気栓ユニット１及び収納方法によれば、次のような顕著な効果を奏する。【００１５】（１）吸気栓ユニット１は、収納袋Ｂに対して別体となる独立したユニット部品として構成するため、様々な収納袋Ｂに対して後付けにより使用できる。即ち、ユーザーの希望する大きさ，素材，厚さ等を備える任意の収納袋Ｂに付設し、内部の空気Ａを外部に排出するとともに、排出した状態を保持する吸気栓付の収納袋Ｇを得ることができ、個々のユーザーが希望する各種用途（例えば、荷物用袋等）のニーズに十分に応えることができる収納袋Ｇ（収納手段）及び収納方法を提供できる。しかも、別途の治具やこの治具を使用する工程が不要なため、コスト面や労力面における大きな負担を伴うことなく手軽に利用することができる。【００１６】（２）好適な態様により、内筒部２ｉを構成するに際し、外端部２ｉｅを閉塞する端面部１１を設けるとともに、この端面部１１に、軸方向外方に突出した円錐形状部１１ｓ，及び一又は二以上の内外に貫通する通気孔部１１ｈ…を形成すれば、例えば、収納袋Ｂにカッター等によりランダム形状或いは小さな貫通孔部Ｂｈを形成した場合であっても、貫通孔部Ｂｈに対して、最初に円錐形状部１１ｓを挿入することができるため、内筒部２ｉの挿通を、確実かつ容易に行うことができる。しかも、内筒部２ｉの外側端部２ｉｅには、任意の大きさや数量を選定した通気孔部１１ｈ…を設けることができる。【００１７】（３）好適な態様により、外筒部３ｅを構成するに際し、外端部３ｅｏ又は中間部３ｅｍを閉塞する端面部１４を設けるとともに、この端面部１４に、内外に貫通する通気路１２を有し、かつ軸方向外方に突出した筒形の接続口１３を形成すれば、外筒部３ｅの大きさや形状とは異なる任意の大きさ及び形状を有する接続口１３を設けることができるため、接続口１３に対して、吸気ポンプや掃除機等の各種吸気手段Ｖを接続することにより確実かつ容易に吸気することができるとともに、使い勝手及び利便性を高めることができる。【００１８】（４）好適な態様により、外筒部３ｅの外端部３ｅｏに、接続口１３を覆う密閉シール５を接着可能なシール接着面部１５を設ければ、弁体部４による閉塞機能に加えて、密閉シール５による第二の密閉機能を付加することができるため、二重のシーリングによる外気の侵入防止を図ることができるとともに、接続口１３に対する外的な保護を図ることができる。【００１９】（５）好適な態様により、弁体部４を構成するに際し、円柱状に形成した本体部４ｍの外周面４ｍｆに、先端面４ｍｓから中途挿入領域Ｚｍに対応する部位に至る一又は二以上の通気溝部１６…を形成すれば、本体部４ｍの形成変更のみで実現できるため、容易に実施できるとともに、使用時には、いわば自動閉塞機能も持たせることができるなど、実施の容易性及び取扱いの柔軟性に優れる。【図面の簡単な説明】【００２０】【図１】本発明の好適実施形態に係る収納袋用吸気栓ユニットの使用時の状態を示す側面断面構成図、【図２】同収納袋用吸気栓ユニットの構成部品を示す側面外観図、【図３】同収納袋用吸気栓ユニットに備える第一部品により構成される内側栓体部及び弁体部の側面断面図、【図４】同内側栓体部及び弁体部の平面外観図、【図５】同収納袋用吸気栓ユニットに備える第二部品により構成される外側栓体部の側面断面図、【図６】同外側栓体部の平面外観図、【図７】同収納袋用吸気栓ユニットを用いた本実施形態に係る収納方法を説明するためのフローチャート、【図８】同収納方法を説明するための第一乃至第三の工程説明図、【図９】同収納方法を説明するための第四の工程説明図、【図１０】同収納方法を説明するための第五の工程説明図、【発明を実施するための形態】【００２１】次に、本発明に係る好適実施形態を挙げ、図面に基づき詳細に説明する。【００２２】まず、本実施形態に係る収納袋用吸気栓ユニット１の構成について、図１－図６を参照して説明する。【００２３】この吸気栓ユニット１は、図１及び図２に示すように、大別して、内側栓体部２，外側栓体部３，弁体部４及び密閉シール５の構成要素が含まれる。また、例示のように、内側栓体部２と弁体部４は一体成形部品として製作できるとともに、密閉シール５は必要に応じて使用することができる。したがって、密閉シール５は必須の構成要素になるものではない。例示する吸気栓ユニット１の場合、基本的に、図３及び図４に示す第一部品Ｐ１と、図５及び図６に示す第二部品Ｐ２の二部品により構成できる。以下、各部品について具体的に説明する。【００２４】まず、第一部品Ｐ１は、図３及び図４に示すように、内側栓体部２，弁体部４，及び内側栓体部２と弁体部４を連結する連結片部（釣り片）２１を、ゴム素材或いは軟質のプラスチック素材により一体成形する。内側栓体部２は、収納袋Ｂに設けた貫通孔部Ｂｈに挿通する内筒部２ｉ，及びこの内筒部２ｉの内端部２ｉｉの外周に一体形成し、かつ収納袋Ｂの内面Ｂｉに接着可能な接着面２ｃａを設けた内面取付部２ｃを有する。したがって、内面取付部２ｃは、鍔状（フランジ状）に形成し、上面に接着剤（粘着剤）を塗布した接着面２ｃａを設けるとともに、この接着面２ｃａには、接着面２ｃａの全体を覆う剥離紙２２を付設する。【００２５】また、内筒部２ｉには、外端部２ｉｅに端面部１１を一体成形することにより当該外端部２ｉｅの開口を閉塞する。そして、図３及び図４に示すように、この端面部１１には、外方に突出した円錐形状部１１ｓを一体形成するとともに、一又は二以上の内外に貫通する通気孔部１１ｈ…を形成する。例示は、端面部１１の外周寄りに形成した通気孔部１１ｈと円錐形状部１１ｓの周面に形成した通気孔部１１ｈをそれぞれ示する。このように、内筒部２ｉを構成するに際し、外端部２ｉｅを閉塞する端面部１１を設けるとともに、この端面部１１に、軸方向外方に突出した円錐形状部１１ｓ，及び一又は二以上の内外に貫通する通気孔部１１ｈ…を形成すれば、例えば、収納袋Ｂにカッター等によりランダム形状或いは小さな貫通孔部Ｂｈを形成した場合であっても、貫通孔部Ｂｈに対して、最初に円錐形状部１１ｓを挿入することができるため、内筒部２ｉの挿通を、確実かつ容易に行うことができる。しかも、内筒部２ｉの外側端部２ｉｅには、任意の大きさや数量を選定した通気孔部１１ｈ…を設けることができる。【００２６】一方、弁体部４は、内筒部２ｉの内端部２ｉｉから内部に挿入可能に形成し、少なくとも全挿入位置Ｘｅで内端部２ｉｉを閉塞状態にするとともに、挿入開始位置Ｘｓから全挿入位置Ｘｅの手前までの中途挿入領域Ｚｍにおける半挿入位置Ｘｍで内端部２ｉｉを通気状態にする弁機能を有する本体部４ｍを備える。このため、本体部４ｍは、円柱状に形成し、かつ外周面４ｍｆに、先端面４ｍｓから中途挿入領域Ｚｍに対応する部位に至る通気溝部１６を形成する。例示の通気溝部１６は、軸方向に沿って一つの通気溝部１６を設けた場合を示したが、異なる位置に二以上の通気溝部１６…を形成してもよく、その数量は問わない。このような通気溝部１６…を設ければ、本体部４ｍの形成変更のみで実現できるため、容易に実施できるとともに、使用時には、いわば自動閉塞機能も持たせることができるなど、実施の容易性及び取扱いの柔軟性に優れる。【００２７】また、弁体部４は、本体部４ｍの先端面４ｍｓに対して、反対側の端面に、大径となる鍔状（フランジ状）のストッパ部２３を一体形成する。このストッパ部２３は、弁体部４を全挿入位置Ｘｅまで挿入した際に、内面取付部２ｃの下面に当接して位置が規制される。なお、本体部４ｍは、外周面４ｍｆを形成するに際し、軸方向において全て同一径となる円柱面であってもよいし、例示のように、先端面４ｍｓに行くに従ってやや小径となるテーマ状の円柱面であってもよい。テーマ状の円柱面に形成することにより、本体部４ｍを内筒部２ｉの内部に対して、より挿入し易くなる。なお、いずれの形態であっても、本体部４ｍは、内筒部２ｉの内部に対して、素材の弾性等により容易に圧入でき、かつ前述した全挿入位置Ｘｅと半挿入位置Ｘｍで停止できるように形成する。他方、上述した内筒部２ｉの内周面も、本体部４ｍの外周面４ｍｆと同一形状又はやや小径に選定する。【００２８】さらに、連結片部２１は、内側栓体部２と弁体部４を連結する機能を有すれば足りるため、図３及び図４に示すように、弁体部４を連結片部２１を介して反対方向に折り返し、内側栓体部２における内筒部２ｉの内部に挿入できる長さ，幅及び厚さを選定する。なお、連結片部２１は、必ずしも必須の構成要素ではなく、内側栓体部２と弁体部４は、それぞれ独立した単独の部品として構成してよい。この場合には、第一部品Ｐ１は、単一部品ではなく、二部品となるが、内側栓体部２と弁体部４を、それぞれに最適となる異なる材料により形成することができる。【００２９】他方、第二部品Ｐ２は、図５及び図６に示すように、硬質のプラスチック素材等により一体成形し、全体を外側栓体部３として構成する。この外側栓体部３は、上述した内側栓体部２における内筒部２ｉを覆う外筒部３ｅ，及びこの外筒部３ｅの内端部３ｅｉの外周に一体形成し、かつ収納袋Ｂの外面Ｂｅに接着可能な接着面３ｃａを設けた外面取付部３ｃを備える。したがって、外面取付部３ｃは、鍔状（フランジ状）に形成し、下面に接着剤（粘着剤）を塗布した接着面３ｃａを設けるとともに、この接着面３ｃａには、接着面３ｃａの全体を覆う剥離紙３１を付設する。なお、外筒部３ｅの内径は、内筒部２ｉに被せた際に、内筒部２ｉの外周面間に、収納袋Ｂの一部が侵入できるように、所定の隙間を確保することが望ましい。図９及び図１０は、この隙間に収納袋Ｂの一部が侵入した状態を示している。【００３０】また、外筒部３ｅは、外端部３ｅｏ又は中間部３ｅｍを閉塞する端面部１４を一体形成する。そして、この端面部１４に、内外に貫通する通気路１２を有し、かつ軸方向外方に突出した筒形の接続口１３を形成する。これにより、この接続口１３に、吸気手段Ｖ側の吸気チューブＶｉ（図９参照）を接続することができる。例示は、外筒部３ｅの中間部３ｅｍに、端面部１４を一体形成した場合を示したが、この端面部１４は外端部３ｅｏに一体形成してもよい。このように、外筒部３ｅを構成するに際し、外端部３ｅｏ又は中間部３ｅｍを閉塞する端面部１４を設けるとともに、この端面部１４に、内外に貫通する通気路１２を有し、かつ軸方向外方に突出した筒形の接続口１３を形成すれば、外筒部３ｅの大きさや形状とは異なる任意の大きさ及び形状を有する接続口１３を設けることができるため、接続口１３に対して、吸気ポンプや掃除機等の各種吸気手段Ｖを接続することにより確実かつ容易に吸気することができるとともに、使い勝手及び利便性を高めることができる。【００３１】さらに、外筒部３ｅの外端部３ｅｏには、接続口１３を覆う密閉シール５を接着可能なシール接着面部１５を設ける。例示の場合、外端部３ｅｏに、内側が凹状となるシール接着面部１５を形成した。これにより、シール接着面部１５に密閉シール５を接着した際に、他の物が当たるなどによる密閉シール５の容易な剥がれを防止することができる。このように、外筒部３ｅの外端部３ｅｏに、接続口１３を覆う密閉シール５を接着可能なシール接着面部１５を設ければ、弁体部４による閉塞機能に加えて、密閉シール５による第二の密閉機能を付加することができるため、二重のシーリングによる外気の侵入防止を図ることができるとともに、接続口１３に対する外的な保護を図ることができる。【００３２】なお、密閉シール５は、図１及び図２に示すように、所定の厚さを有する一枚の円形プラスチックシート等により形成することができ、下面に、接着剤（粘着剤）を塗布した接着面５ａを設けるとともに、この接着面５ａには、接着面５ａの全体を覆う剥離紙３２（図１０参照）を付設する。【００３３】次に、本実施形態に係る吸気栓ユニット１を用いた収納方法について、主に、図８－図１０を参照しつつ図７に示すフローチャートに従って説明する。【００３４】例示は、収納袋Ｂを荷物用袋として使用し、被収納物Ｇとなるお餅Ｇｍを収納することにより宅配便等により送る場合を想定する。【００３５】まず、ユーザーは、希望する大きさ，素材，厚さ等を備える図８（ａ）に示す密閉式の収納袋Ｂを用意する（ステップＳ１）。なお、この収納袋Ｂには、同図に示す袋口部Ｂｏに密閉用のチャック部Ｂｃを有する収納袋Ｂが望ましいが、被収納物Ｇを収納した後、所定の密閉手段により密閉できるものであれば各種袋類を利用できる。【００３６】次いで、この収納袋Ｂに対して穴明けを行なうことにより貫通孔部Ｂｈを形成する（ステップＳ２）。この場合、図８（ａ）に示すような簡単な穴明具４１を用いて、内筒部２ｉとほぼ同径となる円形の穴を明けてもよいし、或いは、カッターナイフや棒材等により、ランダム形状或いは小さな貫通孔部Ｂｈを設けてもよい。【００３７】貫通孔部Ｂｈを形成したなら、図８（ｂ）に示すように、内側栓体部２の接着取付けを行う（ステップＳ３）。この場合、第一部品Ｐ１を用意し、同図に仮想線で示すように、内側栓体部２における剥離紙２２を剥いで除去するとともに、内筒部２ｉを、収納袋Ｂの内部側から貫通孔部Ｂｈに挿入し、接着面２ｃａを収納袋Ｂの内面Ｂｉに接着する。なお、上述したランダム形状或いは小さな貫通孔部Ｂｈを設けた場合であっても、貫通孔部Ｂｈに対して、最初に円錐形状部１１ｓを挿入することができるため、内筒部２ｉの挿通を、確実かつ容易に行うことができる。【００３８】この後、図８（ｃ）に示すように、外側栓体部３の接着取付けを行う（ステップＳ４）。この場合、第二部品Ｐ２を用意し、同図に仮想線で示すように、外側栓体部３から剥離紙３１を剥いで除去するとともに、外筒部３ｅを、収納袋Ｂの外部側から内筒部２ｉに被せて覆い、接着面３ｃａを収納袋Ｂの外面Ｂｅに接着する（図１参照）。【００３９】次いで、弁体部４の本体部４ｍを、内筒部２ｉの内部に挿入するとともに、この際、本体部４ｍは、図８（ｃ）に示すように、中途挿入領域Ｚｍに位置する半挿入位置Ｘｍに停止させる（ステップＳ５）。これにより、収納袋Ｂに対する吸気栓ユニット１の取付けは終了する。このように、吸気栓ユニット１は、収納袋Ｂに対して容易に付設する（取付ける）ことができる。【００４０】そして、収納袋Ｂに、被収納物Ｇ（お餅Ｇｍ）を収容するとともに、所望の数量を収納したなら収納袋Ｂのチャック部Ｂｃを閉じて封止する（ステップＳ６，Ｓ７）。図９の仮想線は、収納袋Ｂに、被収納物Ｇを収納した状態を示す。この後、図９に示すように、外側栓体部３の接続口１３に、吸気チューブＶｉの先端吸気口を接続する（ステップＳ８）。なお、吸気チューブＶｉの他端開口は、吸気ポンプ等の吸気手段Ｖの吸気口に接続されている。【００４１】次いで、吸気手段ＶをＯＮにして吸気処理を行う（ステップＳ９）。この際、弁体部４は半挿入位置Ｘｍに位置し、内端部２ｉｉは通気状態にあるため、収納袋Ｂの内部における空気Ａは、図９に示す点線矢印のように流れて空気Ａの排出が行われる。即ち、空気Ａは、弁体部４の通気溝部１６→内筒部２ｉの内部→通気孔部１１ｈ…→外筒部３ｅの内部→接続口１３→吸気チューブＶｉ→吸気手段Ｖの経路で吸気される。この結果、収納袋Ｂ内部の空気Ａは、徐々に外部に排出され、最終的に、収納袋Ｂの内部に負圧が発生する。この結果、収納袋Ｂの内面Ｂｉは、被収納物Ｇの表面に圧接するとともに、図１０に示すように、弁体部４も被収納物Ｇの表面に圧接し、被収納物Ｇに加圧される。これにより、弁体部４は、内筒部２ｉの内部に押し込まれる。そして、最終的に、全挿入位置Ｘｅまで押し込まれることにより、内筒部２ｉの内端部２ｉｉは閉塞状態となる（ステップＳ１０，Ｓ１１）。この状態を図１０に示す。このように、弁体部４には、使用時に、いわば自動閉塞機能も持たせることができるなど、実施の容易性及び取扱いの柔軟性に優れる。なお、被収納物Ｇの形状や状態等により、自動的に閉塞されない場合には、手で操作するなどによりマニュアルにより装着操作すればよい。【００４２】これにより、吸気処理は終了するため、吸気手段ＶをＯＦＦにし、吸気チューブＶｉの先端吸気口を接続口１３から取り外す（ステップＳ１２）。そして、密閉シール５を用意し、図１０に示すように、密閉シール５の接着面５ａから剥離紙３２を剥いで取り除き、接着面５ａをシール接着面部１５に接着することにより、外筒部３ｅの外端部３ｅｏを覆って閉塞する（ステップＳ１３）。この密閉シール５は、必須のものではないが、密閉シール５を用いることにより、弁体部４による閉塞機能に加えて、密閉シール５による第二の密閉機能を付加することができるため、二重のシーリングによる外気の侵入防止を図ることができるとともに、接続口１３に対する外的な保護を図ることができる。【００４３】よって、このような本実施形態に係る収納袋用吸気栓ユニット１及びこの吸気栓ユニット１を用いた収納方法によれば、予め、収納袋Ｂに設けた貫通孔部Ｂｈに挿通する内筒部２ｉ，及びこの内筒部２ｉの内端部２ｉｉの外周に一体形成し、かつ収納袋Ｂの内面Ｂｉに接着可能な接着面２ｃａを設けた内面取付部２ｃを有する内側栓体部２と、内筒部２ｉを覆う外筒部３ｅ，及びこの外筒部３ｅの内端部３ｅｉの外周に一体形成し、かつ収納袋Ｂの外面Ｂｅに接着可能な接着面３ｃａを設けた外面取付部３ｃを有する外側栓体部３と、内筒部２ｉの内端部２ｉｉから内部に挿入可能に形成し、少なくとも全挿入位置Ｘｅで内端部２ｉｉを閉塞状態にするとともに、挿入開始位置Ｘｓから全挿入位置Ｘｅの手前までの中途挿入領域Ｚｍにおける半挿入位置Ｘｍで内端部２ｉｉを通気状態にする弁体部４とを備える吸気栓ユニット１を用意し、収納時に、収納袋Ｂに、貫通孔部Ｂｈを形成し、この後、当該貫通孔部Ｂｈを設けた収納袋Ｂに、吸気栓ユニット１を付設し、当該収納袋Ｂに被収納物Ｇを収納した後、吸気栓ユニット１を通して収納袋Ｂの内部の空気Ａを外部に排出し、かつ排出した状態を保持するようにしたため、吸気栓ユニット１は、様々な収納袋Ｂに対して後付けして使用可能となる。即ち、ユーザーの希望する大きさ，素材，厚さ等を備える任意の収納袋Ｂに付設し、内部の空気Ａを外部に排出するとともに、排出した状態を保持することができる吸気栓付の収納袋Ｇを得ることができ、個々のユーザーが希望する各種用途（例えば、荷物用袋等）のニーズに十分に応え得る収納袋Ｇ（収納手段）及び収納方法を提供できる。しかも、別途の治具やこの治具を使用する工程が不要なため、コスト面や労力面における大きな負担を伴うことなく手軽に利用することができる。【００４４】以上、好適実施形態について詳細に説明したが、本発明は、このような実施形態に限定されるものではなく、細部の構成，形状，素材，数量，数値等において、本発明の要旨を逸脱しない範囲で、任意に変更，追加，削除することができる。【００４５】例えば、内筒部２ｉを構成するに際しては、外端部２ｉｅを閉塞する端面部１１を設けるとともに、この端面部１１に、軸方向外方に突出した円錐形状部１１ｓ，及び一又は二以上の内外に貫通する通気孔部１１ｈ…を形成することが望ましいが、この端面部１１は必須の構成要素となるものではなく、外端部２ｉｅを開口した内筒部２ｉのみによっても実施は可能である。また、外筒部３ｅを構成するに際しては、外端部３ｅｏ又は中間部３ｅｍを閉塞する端面部１４を設けるとともに、この端面部１４に、内外に貫通する通気路１２を有し、かつ軸方向外方に突出した筒形の接続口１３を形成することが望ましいが、外筒部３ｅを接続口１３に兼用することも可能であり、接続口１３を設けた端面部１４は必須の構成要素となるものではない。さらに、弁体部４には、円柱状に形成した本体部４ｍの外周面４ｍｆに、先端面４ｍｓから中途挿入領域Ｚｍに対応する部位に至る一又は二以上の通気溝部１６…を形成することにより構成した例を示したが、同様の機能を発揮する他の構成により置換可能である。【産業上の利用可能性】【００４６】本発明に係る収納袋用吸気栓ユニットは、密閉式の収納袋に付設して当該収納袋の内部の空気を外部に排出し、かつ排出した状態を保持する目的で使用する各種収納袋及びこの収納袋を用いる収納方法に利用できる。【符号の説明】【００４７】１：収納袋用吸気栓ユニット，２：内側栓体部，２ｃ：内面取付部，２ｃａ：接着面，２ｉ：内筒部，２ｉｉ：内筒部の内端部，２ｉｅ：内筒部の外端部，１１ｈ…：通気孔部，３：外側栓体部，３ｅ：外筒部，３ｅｉ：外筒部の内端部，３ｅｏ：外筒部の外端部，３ｅｍ：外筒部の中間部，３ｃ：外面取付部，３ｃａ：接着面，４：弁体部，４ｆ：弁体部の外周面，４ｓ：弁体部の先端面，５：密閉シール，１１：端面部，１１ｓ：円錐形状部，１２：通気路，１３：接続口，１４：端面部，１５：シール接着面部，１６…：通気溝部，Ｂ：収納袋，Ｂｈ：貫通孔部，Ｂｉ：収納袋の内面，Ｂｅ：収納袋の外面，Ａ：空気，Ｘｅ：全挿入位置，Ｘｍ：半挿入位置，Ｘｓ：挿入開始位置，Ｚｍ：中途挿入領域，Ｇ：被収納物，Ｖ：吸気手段

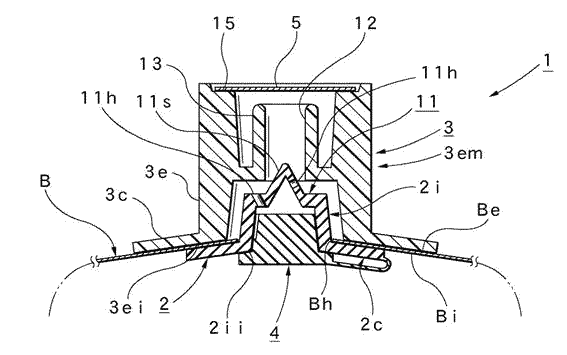

【図１】
【図２】
【図３】
【図４】
【図５】
【図６】
【図７】
【図８】
【図９】
【図１０】
