バブルリング発生玩具（３６０度全方向対応）

【発明の名称】バブルリング発生玩具（３６０度全方向対応）
【早期審査対象出願】
【特許権者】
【識別番号】723000202
【氏名又は名称】奥本浩
【住所又は居所】大阪府大阪狭山市半田2丁目265番地の12
【発明者】
【氏名】奥本浩
【住所又は居所】大阪府大阪狭山市半田2丁目265番地の12
【要約】
【課題】水中で３６０度全方向に移動するバブルリングを発生させる玩具を提供する。
【解決手段】前端に噴出口円管と、前記噴出口円管に結合され、前記噴出口円管の内径よりも大きな内径を有する拡大円管と、前記拡大円管に結合され、前記拡大円管の内径よりも小さな内径を有する縮小円管と、前記縮小円管に結合され、前記縮小円管の内径よりも小さな内径を有する吹き口円管とを設けた構造から成り、本体を水中に沈め、内部の空気を全て排出し、吹き口円管を口に咥え、瞬間的に空気を吹き出すことで、噴出口円管から水及び空気を噴出させ、噴出口円管近傍に形成した渦へ空気が取り込まれ、３６０度全方向に移動するバブルリングを発生させる。
【選択図】図１

【特許請求の範囲】
【請求項１】
水中で前端に噴出口円管（１）と、前記噴出口円管（１）に結合され、前記噴出口円管（１）の内径よりも大きな内径を有する拡大円管（２）と、前記拡大円管（２）に結合され、前記拡大円管（２）の内径よりも小さな内径を有する縮小円管（３）と、前記縮小円管（３）に結合され、前記縮小円管（３）の内径よりも小さな内径を有する吹き口円管（４）とを設けた構造から成り、前記縮小円管の長さが１００ｍｍ以上１６０ｍｍ以下、かつ前記吹き口円管の内径がφ６．２５ｍｍ以上φ９．４ｍｍ以下、の長さを条件にもつ、３６０度全方向に移動するバブルリングを発生させる玩具。
【請求項２】
前記縮小円管（３）の内径が徐々に狭まり、前記吹き口円管（４）の内径と滑らかに結合した請求項１記載の３６０度全方向に移動するバブルリングを発生させる玩具。
【請求項３】
前記吹き口円管（４）が楕円形をした請求項２記載の３６０度全方向にバブルリングを発生させる玩具。
【発明の詳細な説明】
【技術分野】
【０００１】
本発明は、水中で３６０度全方向に移動するバブルリング（リング状の泡）を発生させる玩具に関するものである。
【背景技術】
【０００２】
動力を使わずにバブルリングを発生させる提案では、「Self-Priming underwater device for generating or shooting a vortex ring」（特許文献１参照）、「水遊び玩具」（特許文献２参照）、「バブルリング発生玩具」（特許文献３参照）があり、公知技術となっている。
【０００３】
その中で、「バブルリング発生玩具」（特許文献３参照）に関しては、比較的簡単な構造でバブルリングを水平方向へ発生させることができることが明らかになっている。
【先行技術文献】
【特許文献】
【０００４】
【特許文献１】米国特許出願公開第２０１２／００５２９６５
【特許文献２】特開２０２２－１７５１３３号公報
【特許文献３】特開２０２３－００２０３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、水中でバブルリングを水平方向へ発生させることは可能だが、本体を垂直上方向へ向けた場合には空気を入れた容器から空気が漏れ出し、バブルリングを垂直上方向へ発生させることはできない。
【０００６】
また、本体を垂直下方向へ向けた場合には、拡大円管内部の空気が噴出口円管近傍に形成された渦へ取り込まれず、バブルリングを垂直下方向へ発生させることができない。
【課題を解決するための手段】
【０００７】
本発明の請求項１記載のバブルリングを発生させる玩具は、前端に噴出口円管１と、前記噴出口円管１に結合され、前記噴出口円管１の内径よりも大きな内径を有する拡大円管２と、前記拡大円管２に結合され、前記拡大円管２の内径よりも小さな内径を有する縮小円管３と、前記縮小円管３に結合され、前記縮小円管３の内径よりも小さな内径を有する吹き口円管４とを設けた構造から成り、本体を水中に沈め、内部の空気を全て排出し、吹き口円管４を口に咥え、瞬間的に空気を吹き出すことで、噴出口円管１から水及び空気を噴出させ、噴出口円管１近傍に形成した渦へ空気が取り込まれ、３６０度全方向に移動するバブルリングを発生させる。
【発明の効果】
【０００８】
本発明のバブルリングを発生させる玩具は、浴槽やプール内で遊ぶ際、子供自らが３６０度全方向にバブルリングを発生させることができ、楽しく遊べる効果がある。
【０００９】
また本発明の３６０度全方向に移動するバブルリングを発生させる玩具は、構造が極めて簡単であり製造コストが低廉といった効果がある。
【図面の簡単な説明】
【００１０】

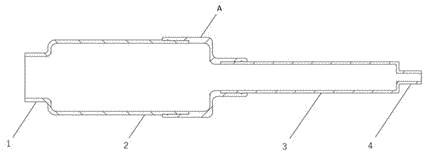

【図１】本発明における３６０°方向にバブルリングを発生させる玩具の縦断面図である。
【図２】本発明における３６０°方向にバブルリングを発生させる玩具の全体を示す模式的斜視図である。

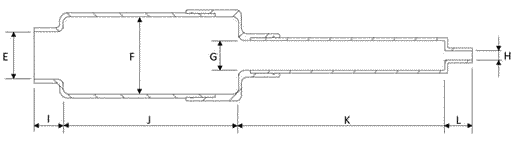

【図３】本発明における３６０°方向にバブルリングを発生させる玩具の構成変数を示した縦断面図である。

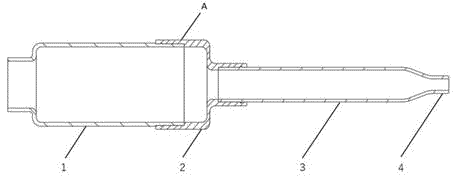

【図４】本発明における３６０°方向にバブルリングを発生させる玩具の縮小円管と吹き口円管とを滑らかに結合させた形状を示した縦断面図である。

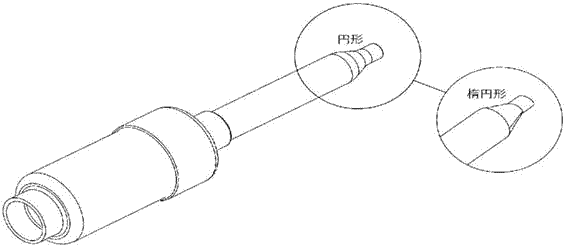

【図５】本発明における３６０°方向にバブルリングを発生させる玩具の吹き口円管が楕円形を示した斜視図である。
【発明を実施するための形態】
【００１１】
以下、本発明に係る３６０度全方向にバブルリングを発生させる玩具の第一の実施形態を図面に基づき詳細に説明する。
【００１２】
尚、以下に示す実施例は、あくまでも例示であり、本発明に係る３６０度全方向に移動するバブルリングを発生させる玩具の寸法、形状、材質、などは、本発明の趣旨に逸脱しない範囲で変更することができるものとする。
【実施例１】
【００１３】
図１に示す実施例は、３６０度全方向に移動するバブルリングを発生させる玩具Ａである。３６０度全方向にバブルリングを発生させる玩具Ａは、噴出口円管１と、拡大円管２と、縮小円管３と、吹き口円管４とを備えている。
【００１４】

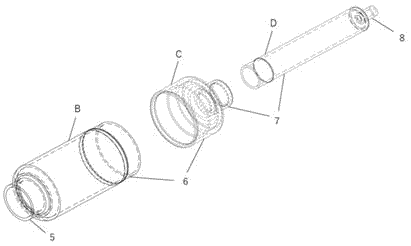

図２は３６０度全方向に移動するバブルリングを発生させる玩具の全体を示す模式的斜視図である。
３６０度全方向にバブルリングを発生させる玩具Ａは、例えば汎用プラスチックを用いて噴出口円管５と拡大円管６が結合した円管Ｂの後端を拡大円管６と縮小円管７が結合した円管Ｃの前端に挿入し、縮小円管７と吹き口円管８が結合した円管Ｄの前端を円管Ｃの後端に挿入して固定する。
【００１５】
このようにして成る３６０度全方向に移動するバブルリングを発生させる玩具Ａは、浴槽やプールの入浴時に水中に沈められ、本体内部の空気を全て排出した状態で、吹き口円管４を口に咥え、瞬間的に空気を吹き出す。圧縮された空気は縮小円管７を通過し、拡大円管６内で圧力から解放され、復元する力によって水を押し出し、噴出口円管５の先端から水及び空気を噴出することで、噴出口円管５先端の流水域と噴出口近傍の止水域との境界に生じた速度差によって、渦が形成し、形成された渦へ噴出口円管５から流出した空気が取り込まれ、３６０度全方向に移動するバブルリングを発生させる。
【００１６】
次に、本発明に係る３６０度全方向に移動するバブルリングを発生させる玩具の寸法条件を、以下例示する。図３は寸法条件を変更する円管の縦断面図である。噴出口円管内径Ｅをφ１８．７５ｍｍ、拡大円管内径Ｆをφ３１．２５ｍｍ、縮小円管内径Ｇをφ１２．５ｍｍ、噴出口円管長さＩを１２．５ｍｍ、拡大円管長さＪを７５ｍｍ、吹き口円管長さＬを１２．５ｍｍと固定した条件で、吹き口円管内径Ｈはφ３．１ｍｍ・φ６．２５ｍｍ、９．４ｍｍの３種類、縮小円管長さＫは４０ｍｍ・１００ｍｍ・１６０ｍｍの３種類、について実験を行った。噴出口円管、拡大円管、縮小円管は、「バブルリング発生玩具」（特許文献３参照）の実験でバブルリングの形成が良好であった条件を１．２５倍したものを採用している。１．２５倍する前の寸法は、噴出口円管内径Ｅをφ１５ｍｍ、拡大円管内径Ｆをφ２５ｍｍ、縮小円管内径Ｇをφ１０ｍｍ、噴出口円管長さＩを１０ｍｍ、拡大円管長さＪを６０ｍｍである。
【００１７】
実験では、垂直上方向、水平方向、垂直下方向にテストを行い、バブルリングの形状を視認確認して行った。なお、表の中の○・×の記号は、視認確認により視覚的に評価したものであり、バブルリングの形状について、○は良好といえるバブルリングができるもの、×は途中で崩れ十分とはいえないものである。
【００１８】
【表１】000002
【００１９】
表１は、吹き口円管内径Ｈと縮小円管長さＫとをそれぞれ変化させた場合のバブルリングの形成状態結果である。吹き口円管内径Ｈがφ３．１ｍｍの場合、縮小円管長さＫを変化させても、バブルリングが形成されないことがわかる。また、縮小円管長さＫが４０ｍｍの場合、吹き口円管内径Ｈを変化させても、バブルリングが形成されないことがわかる。バブルリングは、縮小円管長さＫが１６０ｍｍより１００ｍｍの方が良く、かつ吹き口円管内径Ｈがφ９．４ｍｍよりφ６．２５の方が良い。
【００２０】
上記実験より、実施例１の9パターンにおける良好なバブルリングの形成条件は、吹き口円管内径Ｈがφ６．２５ｍｍ、縮小円管長さＫが１００ｍｍの場合である。
【実施例２】
【００２１】
次に、本発明に係る第ニの実施形態を説明する。
請求項２に関わる３６０度全方向に移動するバブルリングを発生させる玩具では、縮小円管の内径を徐々に狭め、吹き口円管と滑らかに結合させた形状にすることで、縮小円管のコーナー部に残る水を全て押し出すことが可能になる
【実施例３】
【００２２】
次に、本発明に係る第三の実施形態を説明する。
請求項３に関わる３６０度全方向に移動するバブルリングを発生させる玩具では、吹き口円管の形状を唇の形に合った楕円形とすることで、瞬間的に空気を吹きやすくする。
【産業上の利用可能性】
【００２３】
本発明の玩具は、浴槽やプールへ入る時の遊び道具となり、その需要が期待される。
【符号の説明】
【００２４】
１噴出口円管
２拡大円管
３縮小円管
４吹き口円管

【図１】

【図２】

【図３】

【図４】

【図５】
