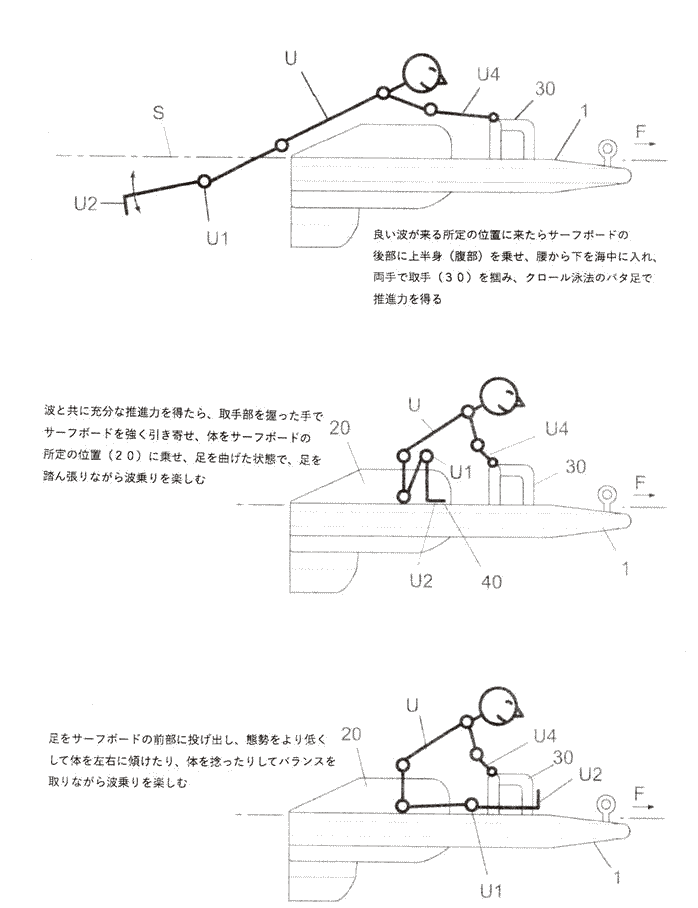

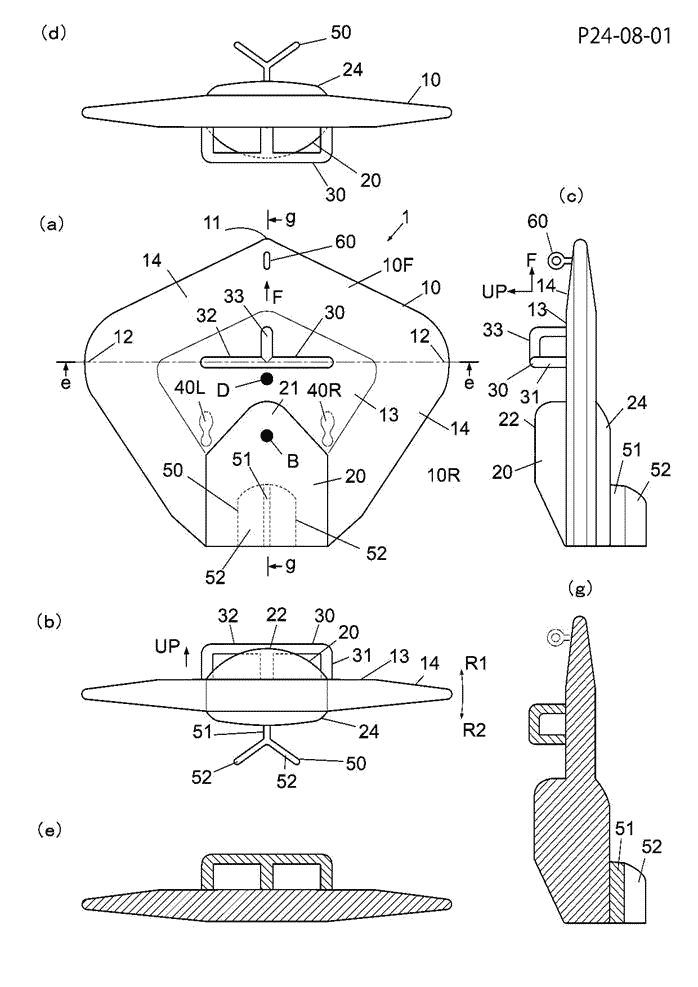

| 【発明の名称】サーフボード 【国際特許分類】 Ｂ６３Ｂ 32/40 (2020.01) Ｂ６３Ｂ 32/73 (2020.01) 【ＦＩ】 Ｂ６３Ｂ 32/40 Ｂ６３Ｂ 32/73 【早期審査対象出願】 【特許権者】 【識別番号】524375219 【氏名又は名称】清水 高義 【住所又は居所】山梨県南都留郡富士河口湖町小立3649-7 【代理人】 【識別番号】100093115 【弁理士】 【氏名又は名称】佐渡 昇 【発明者】 【氏名】清水 高義 【住所又は居所】山梨県南都留郡富士河口湖町小立3649-7 【要約】 【課題】ボード上に座り、取っ手をつかみ、座った状態で両足を踏ん張りながら、バランスをとって波乗りを行うのに適したサーフボードを提供する。 【解決手段】水上において前方に進むことができるボード本体１０と、ボード本体１０の後部上に設けられ、使用者Ｕが座ることのできる座部２０と、座部２０より前方においてボード本体１０上に設けられ、使用者Ｕが掴むことのできる取っ手部３０と、取っ手部３０よりも後方において、左右方向に関し座部２０の左右に設けられ、座部２０に座った使用者Ｕが、膝Ｕ１を曲げた状態で足裏Ｕ２を置くことのできる足置き部４０とを備えている。 【選択図】図１  |

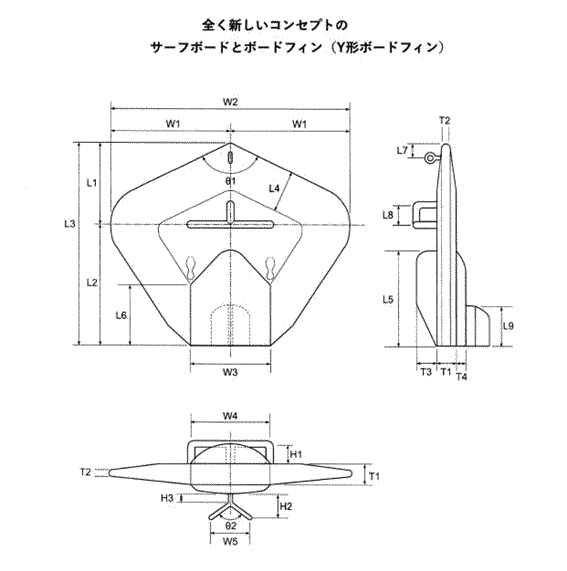

全く新しいコンセプトの |
 |
 |
 |
 |
 |
 |
| 【特許請求の範囲】 【請求項１】 水上において前方に進むことができるボード本体（１０）と、 このボード本体（１０）の後部上に設けられ、使用者（Ｕ）が座ることのできる座部（２０）と、 この座部（２０）より前方においてボード本体（１０）上に設けられ、使用者（Ｕ）が掴むことのできる取っ手部（３０）と、 この取っ手部（３０）よりも後方において、左右方向に関し前記座部（２０）の左右に設けられ、当該座部（２０）に座った使用者（Ｕ）が、膝（Ｕ１）を曲げた状態で足裏（Ｕ２）を置くことのできる足置き部（４０）と、を備え、平面視で、前記ボード本体（１０）は、進行方向先端部（１１）から後方左右に向かって広がり、左右方向最大幅部（１２）に達するボード前部（１０Ｆ）と、このボード前部（１０Ｆ）から後方に向かって延びるボード後部（１０Ｒ）とを有し、前記ボード後部（１０Ｒ）上に、前記使用者（Ｕ）が座ることのできる座部（２０）が設けられ、前記取っ手部（３０）は、前後方向に関し、前記左右方向最大幅部（１２）と同じ位置に設けられていることを特徴とするサーフボード。 【発明の詳細な説明】 【技術分野】 【０００１】 本発明は、サーフボードに関するものである。より詳しくは、ボード上に座り、取っ手をつかみ、座った状態で両足を踏ん張りながら、バランスをとって波乗りを行うのに適したサーフボードに関するものである。 【背景技術】 【０００２】 従来、例えば特許文献１〜５に見られるような技術が知られている。 【０００３】 ＜特許文献１＞特開昭48-091797号公報 特許文献１には、 滑走板１の後部上に設けられ、使用者（搭乗者）が座ることのできる座部２と、 この座部２より前方において滑走板１上に設けられ、使用者が掴むことのできる取手３と、 座部２に座った使用者が、取手３よりも前方において、足を置くことのできる足場７と、 を備えた水上滑走板が記載されている。 【０００４】 同文献第１頁下右欄第５〜９行には、 「このため本発明の水上滑走板によれば塔乗者は滑走板上部の足場に足を乗せ、座った形で側部の取手を握り、滑走板による軽快な水上の滑走が可能となり、このままの形で発進が可能であり、場合によっては寝そべった形で発進し、安定してから取手を握ったまま足を前方に出し、座った形で滑走を行うこともできる。」 と記載されている。 【０００５】 しかし、この水上滑走板は、足場７が取手３よりも前方に設けられているため、座部２に座った使用者が、座った状態で両足を踏ん張りながら、滑走板の左右のバランスを取ることは困難である。 【０００６】 ＜特許文献２＞特開昭48-100898号公報 特許文献２には、 滑走板１の後部上に設けられ、使用者（搭乗者）が座ることのできる座部２と、 この座部２より前方において滑走板１上に設けられ、使用者が掴むことのできる取手３と、 座部２に座った使用者が、取手３よりも前方において、足を置くことのできる足場７（第１１図参照）と、 を備えた水上滑走板が記載されている。 【０００７】 同文献第２頁上左欄第１９行〜同頁上右欄第６行には、 「上述の本発明の水上滑走板によれば、搭乗者は滑走板上に設けられた座部に座し、前部に設けられた取手（ハンドル）あるいはグリップを握り、足場に足を乗せ、座った形（あるいは場合によっては立った形）で水面を軽快に滑走することが可能となり、かつ一般に操舵も自由に行え、如何なる場所より発進することもでき、モーターボートにけん引されたり、モーターボート等の推進機を有する乗物に頼らず波の力を利用して自走するサーフボード等のように波乗りをサーフボードより容易かつ自由に行うことができる。」 と記載されている。 【０００８】 しかし、この水上滑走板は、足場７が取手３よりも前方に設けられているため（第４図参照）、座部２に座った使用者が、座った状態で両足を踏ん張りながら、滑走板の左右のバランスを取ることは困難である。 【０００９】 ＜特許文献３＞実開昭60-195074号全文明細書 特許文献３には、手持部２を有する小型軽量ボートが記載されている。 【００１０】 しかし、この小型軽量ボートは、使用者が座るための座部を有していない。 【００１１】 ＜特許文献４＞実開昭63-088362号全文明細書 特許文献４には、 「水上に浮かぶボード本体（１）に取付けてある推進装置（７）により前方に進み、方向転換には手綱（６）につかまり、体全体のバランスと体重移動を必要とするスポーツ用品」 が記載されている（同文献要２．実用新案登録請求の範囲の欄）。 また、同文献第４頁「（ｆ）他の実施例」の欄には、 「（イ）第４図の様にボート本体につかまり水上に体を浮かべている状態でも進むことができる。 （ロ）手綱（３）のかわりにハンドルを取付ける事もできる。 （ハ）乗っている人が座るイスを取付ける事もできる。」 と記載されている。 【００１２】 しかし、同文献には、ハンドルとイスとの位置関係についての記載はない。 【００１３】 ＜特許文献５＞実開昭63-200473号全文明細書 特許文献５には、把手３，３を有するサーフボードが記載されている。 【００１４】 しかし、このサーフボードは、使用者が座るための座部を有しておらず、座部に座った使用者が膝を曲げた状態で足裏を置くことのできる足置き部も有していない。 【先行技術文献】 【特許文献】 【００１５】 【特許文献１】 特開昭48-091797号公報 【特許文献２】 特開昭48-100898号公報 【特許文献３】 実開昭60-195074号 全文明細書 【特許文献４】 実開昭63-088362号 全文明細書 【特許文献５】 実開昭63-200473号 全文明細書 【発明の概要】 【発明が解決しようとする課題】 【００１６】 本発明が解決しようとする課題は、ボード上に座り、取っ手をつかみ、座った状態で両足を踏ん張りながら、バランスをとって波乗りを行うことを可能にしたサーフボードを提供することである。 【課題を解決するための手段】 【００１７】 上記課題を解決するために本発明のサーフボードは、 水上において前方に進むことができるボード本体と、 このボード本体の後部上に設けられ、使用者が座ることのできる座部と、 この座部より前方においてボード本体上に設けられ、使用者が掴むことのできる取っ手部と、 この取っ手部よりも後方において、左右方向に関し前記座部の左右に設けられ、当該座部に座った使用者が、膝を曲げた状態で足裏を置くことのできる足置き部と、 を備えたことを特徴とする。 【００１８】 上記の構成となっているので、このサーフボードによれば次のような作用効果が得られる。 水上において、使用者は、ボード本体の後部上に設けられた座部に座り、この座部より前方においてボード本体上に設けられた取っ手部を掴み、この取っ手部よりも後方において左右方向に関し前記座部の左右に設けられた足置き部に膝を曲げた状態で足裏を置いた姿勢を取ることができ、この状態で足を踏ん張りながら取っ手部を操作することで、サーフボード全体のバランスを取りながら進むことができる。 したがって、本発明のサーフボードによれば、ボード上に座り、取っ手部をつかみ、座った状態で両足を踏ん張りながら、バランスをとって波乗りを行うことができる。 【００１９】 このサーフボードにおいては、 平面視で、前記ボード本体は、進行方向先端部から後方左右に向かって広がり、左右方向最大幅部に達するボード前部と、このボード前部から後方に向かって延びるボード後部とを有し、 前記ボード後部上に、前記使用者が座ることのできる座部が設けられている構成とすることができる。 【００２０】 このように構成すると、ボード前部の形状によって前進しやすくなるとともに、ボード後部上に使用者が座ることのできる座部が設けられることによって、サーフボード全体のバランスを取りやすくなる。 【００２１】 このサーフボードにおいては、 前記取っ手部は、前後方向に関し、前記左右方向最大幅部と同じ位置に設けられている構成とすることができる。 このように構成すると、サーフボードの左右方向に関するモーメントが左右方向最大幅部に生じやすくなり、そのモーメントを、取っ手部が前後方向に関し前記左右方向最大幅部と同じ位置に設けられていることによって、押さえ込みやすくなる。 結果として、サーフボード全体のバランスを取りやすくなる。 【００２２】 このサーフボードにおいては、 平面視で、サーフボード全体の浮力の中心が、前記座部とオーバーラップする位置にある構成とすることができる。 このように構成すると、サーフボード全体の浮力の中心が、使用者の体重がかかる座部と近くなることから、サーフボード全体のバランスを取りやすくなる。 【００２３】 このサーフボードにおいては、 平面視で、前記座部は、ボード本体の左右方向中心部において上方に肉厚となる肉厚部として構成され、左右方向に関しこの肉厚部の左右に前記足置き部が設けられている構成とすることができる。 このように構成すると、座部が肉厚部であることから、浮力の中心を座部とオーバーラップする位置に設けやすくなるとともに、足置き部に置かれた足を座部で支えやすくなる。 【００２４】 このサーフボードにおいては、 前記座部は、前方に向かって凸状となる前部を有し、この前部の左右に前記足置き部が設けられている構成とすることができる。 このように構成すると、座部の前部が前方に向かって凸状となっていることによって、前部の左右に設けられる足置き部の（すなわち置かれる足の）自由度が高まる。 【００２５】 このサーフボードにおいては、 背面視で、前記座部は、上方に向かって凸状に湾曲する上部を有している構成とすることができる。 このように構成すると、座部に座る使用者の尻の座部に対するフィット感が高まり、座部に対する使用者の尻の位置が安定するため、サーフボード全体のバランスを取りやすくなる。 【００２６】 このサーフボードにおいては、 前記ボード後部の下部にはフィンが設けられ、このフィンは、 背面視で、ボード後部から下方に垂下される垂下板と、この垂下板の下部から左右下方に向かって延びる傾斜板とを有する、逆Ｙ字形のフィンである構成とすることができる。 このように構成すると、サーフボードの左右方向の揺れに対する効力が、垂下板と、左右の傾斜板とによって得られるので、サーフボードの左右方向の揺れに対するバランスを取りやすくなる。 【図面の簡単な説明】 【００２７】 【図１】本発明に係るサーフボードの実施の形態を示す図で、（ａ）は平面図、（ｂ）は（ａ）の正面図で、ボード後方から見た図、（ｃ）は（ａ）の右側面図、（ｄ）は（ａ）の平面図、（ｅ）は図（ａ）のｅ−ｅ断面図、（ｇ）は（ａ）のｇ−ｇ断面図。 【図２】同上実施の形態の底面図。 【図３】（ａ）（ｂ）（ｃ）は使用例の説明図。 【図４】（ａ）（ｂ）は使用例の説明図。 【図５】各部の寸法を説明するための図。 【図６】変形例の平面図。 【発明を実施するための形態】 【００２８】 以下、本発明に係るサーフボードの実施の形態について図面を参照して説明する。なお、各図において、同一部分ないし相当する部分には、同一の符号を付してある。 【００２９】 図１に示す本発明の実施の形態のサーフボード１は、 水上において前方に進むことができるボード本体１０と、 このボード本体１０の後部上に設けられ、使用者Ｕ（図３（ｂ）参照）が座ることのできる座部２０と、 この座部２０より前方（図１（ａ）（ｃ）の矢印Ｆ方向）においてボード本体１０上に設けられ、使用者Ｕが掴むことのできる取っ手部３０と、 この取っ手部３０よりも後方において、左右方向（図１（ａ）において左右方向）に関し座部２０の左右に設けられ、当該座部２０に座った使用者Ｕが、膝Ｕ１（図３（ｂ）参照）を曲げた状態で足裏Ｕ２を置くことのできる足置き部４０（Ｌ，Ｒ）と、 を備えている。 【００３０】 上記の構成となっているので、このサーフボード１によれば次のような作用効果が得られる。 【００３１】 例えば図３（ｂ）に示す様に、水上（主として海上であり水面（海面）を符号Ｓで示す）において、使用者（主としてサーファー）Ｕは、ボード本体１０の後部上に設けられた座部２０に座り、この座部２０より前方においてボード本体１０上に設けられた取っ手部３０を掴み、この取っ手部３０よりも後方において左右方向に関し座部２０の左右に設けられた足置き部４０に膝Ｕ１を曲げた状態で足裏Ｕ２を置いた姿勢を取ることができ、この状態で足（Ｕ２）を踏ん張りながら取っ手部３０を操作することで、サーフボード全体のバランスを取りながら進むことができる。 【００３２】 したがって、このサーフボード１によれば、ボード上に座り、取っ手部３０をつかみ、座った状態で両足を踏ん張りながら、バランスをとって波乗りを行うことができる。 【００３３】 このサーフボード１は、通常、例えば次のようにして使用することができる。 【００３４】 図３（ａ）に示すように、使用者Ｕは、海上において、良い波が来る所定の位置に来たら、サーフボード１の後部上に上半身（腹部）を載せ、腰から下を海中に入れ、両手Ｕ４で取っ手部３０をつかみ、クロール泳法のバタ足（Ｕ２）で推進力を得る。 【００３５】 波と共に十分な推進力を得たら、取っ手部３０を握った手でサーフボード１を強く引き寄せ、図３（ｂ）に示すように、体をサーフボード１の所定の位置に載せ、上述した体勢を取って、波乗りを楽しむことができる。 【００３６】 この際、上述したように、使用者Ｕは、ボード本体１０の後部上に設けられた座部２０に座り、この座部２０より前方においてボード本体１０上に設けられた取っ手部３０を掴み、この取っ手部３０よりも後方において左右方向に関し座部２０の左右に設けられた足置き部４０に膝Ｕ１を曲げた状態で足裏Ｕ２を置いた姿勢を取ることができ、この状態で足（Ｕ２）を踏ん張りながら取っ手部３０を操作することで、サーフボード全体のバランスを取りながら波乗りを楽しむことができる。 【００３７】 既存のサーフボードにおいてはサーファーがパドリング態勢からテイクオフを試みる際に、いとも簡単にバランスを崩して海中に放り出されたり、大波・小波に揺れるサーフボード上で、前後左右の体重移動をする際にも、バランスを崩して海中に放り出されてしまうケースが多いのが実情である。 これに対し、本発明のサーフボードはこれらの実情を改善すべく、ボード上に座り、取手をつかみ、座った状態で両足を踏ん張りながら、バランスをとって波乗りを行うという、既存のサーフボードとは全くコンセプトの違うサーフボードである。 【００３８】 必要があれば、図３（ｃ）に示すように、足をサーフボード１の前部に投げ出し、体勢を低くして体を左右に傾けたり、同時に体を捻ったりしてサーフボード１のバランスを取りながら波乗りを楽しむことができる。 【００３９】 さらに、安定した走行を得られたら、良いタイミングを見計らって、図４（ａ）に示すように、サーフボード１上に立ち、立ち位置での波乗りを楽しむこともできる。 なお、バランスを崩しそうになった時は、直ぐにしゃがんで手で取っ手部３０を掴み、前述の安定した体勢を取って走行を続けることができる。 図４（ｂ）の使用例については後述する。 【００４０】 図１（ａ）に示すように、平面視で、ボード本体１０は、進行方向先端部１１から後方左右に向かって広がり、左右方向最大幅部１２（一点鎖線部参照）に達するボード前部１０Ｆと、このボード前部１０Ｆから後方に向かって延びるボード後部１０Ｒとを有し、 ボード後部１０Ｒ上に、使用者Ｕが座ることのできる前記座部２０が設けられている。 【００４１】 このように構成すると、ボード前部１０Ｆの形状によって前進しやすくなるとともに、ボード後部１０Ｒ上に使用者Ｕが座ることのできる座部２０が設けられることによって、サーフボード１全体のバランスを取りやすくなる。 【００４２】 取っ手部３０は、前後方向に関し、前記左右方向最大幅部１２の位置と同じ位置に設けられている。 【００４３】 このように構成すると、サーフボードの左右方向に関するモーメント（図１（ｂ）矢印Ｒ１，Ｒ２参照）が左右方向最大幅部１２に生じやすくなり、そのモーメントを、取っ手部３０が前後方向に関し前記左右方向最大幅部１２と同じ位置に設けられていることによって、押さえ込みやすくなる。 結果として、サーフボード１全体のバランスを取りやすくなる。 したがって、ここで「同じ位置」というのは、左右方向最大幅部１２に生じる左右方向モーメントを押さえ込むことが容易ではなくなる程度にはずれていないという意味である。 より具体的には、左右方向最大幅部１２の前後方向それぞれ１０ｃｍ程度の範囲内の位置である。 【００４４】 また、この取手部３０はサーフボード１に発生する揚力の中心Ｂにも近くなる位置に設置されている。このように構成すると、サーフボード１の左右方向に最大モーメントが最大幅部に生じた時、サーファーが取手部３０に体重移動をすれば、その最大モーメントを効率よく押さえ込みやすくなる。その結果サーフボード全体のバランスが取りやすくなる。 【００４５】 図１（ａ）に示すように、このサーフボード１は、平面視で、サーフボード１全体の浮力の中心Ｂが、座部２０とオーバーラップする位置にある。 【００４６】 このように構成すると、サーフボード全体の浮力の中心Ｂが、使用者Ｕの体重がかかる座部２０と近くなることから、サーフボード全体のバランスを取りやすくなる。 【００４７】 より詳しく説明すると、サーフボードの浮力の中心（サーフボードの体積の中心）Ｂが、サーファーの体重がかかる座部２０の位置とオーバーラップするように設計されている。 このように構成するとサーファーの体重がサーフボード全体に平均に分散され、よってサーフボード全体のバランスを取る事を容易にする事ができる。 【００４８】 なお、サーフボード全体の浮力の中心（サーフボードの体積の中心）Bが、サーファーの体重がかかる座部２０の前方に来るようにするには、座部２０の体積調整を座部２０、および肉厚部２４の厚みにて調整することができる。このことによりサーフボード全体のバランスを取りやすくすることができる。 【００４９】 このサーフボード１では、通常の使用時における速度は、従来公知のサーフボードに比べて非常に遅く、１ｍ／ｓ〜３ｍ／ｓ程度（時速４ｋｍ／ｈ〜１２ｋｍ／ｈ程度）であると想定されている。したがって、水（海水）から受ける揚力も従来公知のサーフボードに比べて小さく、図１（ａ）に示すように揚力の中心位置Ｄは平面視でサーフボード１の取手位置の少し後方になる。揚力の中心位置Ｄが平面視でサーフボード１の取手位置の近くにあることによって、サーブボードの操作を行いやすくなる。 そこでこの実施の形態では、揚力の中心位置（推測位置）Ｄにマーキング（例えば黒丸）を付すことによって、使用者の参考に供する。 【００５０】 座部２０は、平面視でボード本体１０の左右方向中心部において、上方（図１（ｂ）（ｃ）において矢印ＵＰ方向）に肉厚となる肉厚部（２０）として構成され、左右方向に関しこの肉厚部（２０）の左右に前記足置き部４０（Ｌ，Ｒ）が設けられている。 【００５１】 このように構成すると、座部２０が肉厚部であることから、浮力の中心Ｂを座部２０とオーバーラップする位置に設けやすくなるとともに、足置き部４０（Ｌ，Ｒ）に置かれた足を座部２０で支えやすくなる（図３（ｂ）参照）。また、例えば両足で座部２０を左右から挟むようにすることも可能である。 【００５２】 座部２０は、前方に向かって凸状となる前部２１を有し、この前部２１の左右に前記足置き部４０（Ｌ，Ｒ）が設けられている。 【００５３】 このように構成すると、座部２０の前部２１が前方に向かって凸状となっていることによって、前部２１の左右に設けられる足置き部４０の（すなわち置かれる足の）自由度を高めることができる。 【００５４】 図１（ｂ）に示すように、背面視で、座部２０は、上方に向かって凸状に湾曲する上部２２を有している。 【００５５】 このように構成すると、座部２０に座る使用者Ｕの尻の座部２０に対するフィット感が高まり、座部２０に対する使用者Ｕの尻の位置が安定するため、サーフボード全体のバランスを取りやすくなる。 【００５６】 ボード後部１０Ｒの下部にはフィン５０が設けられ、このフィン５０は、 背面視（図１（ｂ））で、ボード後部１０Ｒから下方に垂下される垂下板５１と、この垂下板５１の下部から左右下方に向かって延びる傾斜板５２，５２とを有する、背面視逆Ｙ字形のフィンである。 【００５７】 このように構成すると、サーフボード１の左右方向（図１（ｂ）において矢印Ｒ１，Ｒ２方向）の揺れに対する抗力が、垂下板５１と、左右の傾斜板５２，５２とによって効果的に得られるので、サーフボード１の左右方向の揺れに対するバランスを取りやすくなる。 すなわち、サーフボードが左右に揺れた場合、逆Y字型フィン５０の左右下方に延びた傾斜板５２，５２が海水を押しのけることになり、その反作用により、反回転モーメントが働き、サーフボードの左右の揺れ（矢印Ｒ１，Ｒ２方向）に対するバランスを取りやすくなる。 また、フィン５０自体の強度も向上する。 【００５８】 図１において、６０はボード先端部に設けられた、曳航用のアイボルトである。 このアイボルト６０にロープを連結してサーフボード１を曳航したり、図４（ｂ）に示すように、サーフボード１に子供ＵＣを乗せ、大人ＵＡがロープ６１を引いて一緒に遊ぶことができる。 【００５９】 以下、さらに詳しく説明する。 【００６０】 ボード本体１０は、公知の適宜の材料、例えば、発泡ウレタン、発泡スチロール等の軽量合成樹脂で構成することができる。表面には公知の合成樹脂層（被覆層）等による防水および強度向上処理を施すことが望ましい。 図１に示すように、ボード本体１０の中央部１３は平面となっており、この平面１３の周囲が傾斜面１４となっている。 【００６１】 肉厚部である座部２０は、ボード本体１０と同一材料で一体的に構成することもできるし、別体として、適宜の接合手段（例えば、接着、溶着、ボルトナット、ビス等）でボード本体１０に接合することもできる。 【００６２】 座部２０のボード本体１０の下面側には、平面視で座部２０と略同形の肉厚部２４が設けられている。 この肉厚部２４は、整流体としての役割も果たす。 この肉厚部２４も、ボード本体１０と同一材料で一体的に構成することもできるし、別体として、適宜の接合手段（例えば、接着、溶着、ボルトナット、ビス等）でボード本体１０に接合することもできる。 【００６３】 取手部３０がサーフボードの最大幅Ｗ２のセンター位置にすることは、取手に荷重をかけた時、サーフボードが傾かないようにする効果的な位置となる。取手部は使用者Ｕが掴むことのできる形状であれば、適宜の形状を採用することができるが、左右、前後、上下と常に荷重がかかることから、充分な強度を有するよう考慮する必要がある。 図示の取手部３０は、ボード本体１０上に設置される３本の縦棒部３１と、この縦棒部３１の上部を連結する横棒部３２と、左右方向中央部において前方に設けられた補強棒部３３とを有している。取手部３０は、棒状体（パイプを含む）で一体に構成することができるし、またサーフボード本体１０と一体に構成することもできる。ボード本体１０と別体の取手部３０を適宜の接合手段（例えば、接着、溶接、ボルトナット、ビス等）でボード本体１０に接合することもできる。 【００６４】 フィン５０は、公知の適宜の材料、例えば合成樹脂で垂下板５１と傾斜板５２，５２とを一体に構成することができ、公知の適宜の接合手段（例えば、接着、溶着、ボルトナット、ビス等）でボード本体１０に接合することができる。 【００６５】 アイボルト６０は、公知のアイボルトを公知の方法で取り付けることができる。 【００６６】 この実施の形態のサーフボード１の全体形状は、従来の一般的なサーフボードに比べれば前後に短く左右に広い形状であり、これによって、左右方向の揺れに対する安定性を高めている。 具体的には、この実施の形態のサーフボード１の各部の寸法は、例えば以下の通りとする。 図５を参照して説明する。（各部の符号については図１を参照のこと）。 【００６７】 ・左右それぞれの幅Ｗ１＝５０〜７０ｃｍ（全幅Ｗ２＝１００〜１４０ｃｍ） 幅Ｗ１が５０ｃｍ未満であると、幅が狭すぎて、左右の揺れに対するバランスを取ることが充分ではなくなり、逆に７０ｃｍを超えるような幅では広すぎて、波の種類によってはサーフボードの左右への進行方向をコントロールするのが難しくなることが有り得ると同時に、取り扱いが大変になるため、上記内の寸法とすることが望ましい。 図示のものは、Ｗ１＝６０ｃｍ、Ｗ２＝１２０ｃｍとしてある。 【００６８】 ・全長Ｌ３＝１００〜１２０ｃｍ 全長Ｌ３が１００ｃｍ未満の場合は取手を掴んで座るのが窮屈になり、１２０ｃｍ超えではサーフボードのコンパクトさがなくなり、扱いにくくなるため、上記の寸法とすることが望ましい。 図示のものは、Ｌ３＝１００ｃｍとしてある。 サーフボードの浮力はＬ３＝１００ｃｍで概算浮力は９０ｋｇ重、Ｌ３＝１２０ｃｍでは概算浮力は１１０ｋｇ重となる。 【００６９】 ・前部１０Ｆの長さＬ１＝３５〜４５ｃｍ 前部１０Ｆの長さＬ１が３５ｃｍ未満であると、前部の先端角度θ１が広くなりすぎて走行速度の低下を招くからであり、Ｌ１が４５ｃｍを超えるような場合はサーフボードの揚力の中心（サーフボードの底面積の中心）を取手位置の近くに設定することが難しくなることに繋がるため、上記の寸法とすることが望ましい。 図示のものは、Ｌ１＝４０ｃｍとしてある。 【００７０】 ・後部１０Ｒの長さＬ２＝５５〜８５ｃｍ 後部１０Ｒの長さＬ２が５５ｃｍ未満であると、座部２０および取手部３０との間の寸法が小さすぎて、使用者Ｕが座って取手を掴むのに窮屈すぎることになる。８５ｃｍを超えるとサーフボードの大きさが大きくなり過ぎてコンパクトさがなくなり、取り扱いにくくなるため上記の寸法とすることが望ましい。 使用者Ｕが大人の場合はＬ２＝８０ｃｍを標準とし、一回り小さいコンパクトなサーフボードはＬ２＝６０ｃｍとする。 図示のものはＬ２＝６０ｃｍとしてある。 後部１０Ｒの長さＬ２＝６０ｃｍの場合は概算浮力９０ｋｇ、Ｌ２＝８０ｃｍの場合は概算浮力１１０ｋｇ重である。 【００７１】 図示のもののその他の部位の寸法は次の通りである（各部の符号については図１参照）。 ・ボード本体１０の厚さＴ１＝１０ｃｍ （Ｔ１＝８ｃｍの場合はＬ２＝６０ｃｍで概算浮力が７０ｋｇ重程度になる。） ・ボード本体１０のエッジ部の厚さＴ２＝３ｃｍ ・ボード本体１０の傾斜面１４の長さＬ４＝２０ｃｍ ・ボード本体１０下面の座部２０に対向する肉厚部２４の厚さＴ４＝５ｃｍ （サーフボードの浮力の中心Ｂが両足の位置の中心にくるようにＴ４の厚さをＴ４＝５〜１０ｃｍの範囲で調節をすることも可能である） ・座部２０の長さＬ５＝４７ｃｍ ・座部２０の後部の長さＬ６＝３０ｃｍ ・座部２０の厚さ（高さ）Ｔ３＝１０ｃｍ （浮力の中心Ｂが両足の中心にくるように座部の厚さ調節をすることも可能） ・取っ手部３０の前後方向長さＬ８＝１０ｃｍ ・取っ手部３０の高さＨ１＝１０ｃｍ ・取っ手部３０の左右方向長さＷ４＝４０ｃｍ ・フィン５０の前後方向長さＬ９＝２０ｃｍ （サーフボード本体が左右にふらつきやすい場合はＬ９＝２０〜４０ｃｍの範囲で設定可能） ・フィン５０の高さＨ２＝１５ｃｍ ・フィン５０の左右方向長さＷ５＝２０ｃｍ ・フィン５０の垂下板５１の高さＨ３＝５ｃｍ （必要ならばＨ３＝１０ｃｍも可能） ・フィン５０の傾斜板５２，５２の傾斜角度（夾角）θ２＝１２０度 （θ２＝９０〜１２０度も可能） ・アイボルト６０のボード先端からの距離Ｌ７＝７ｃｍ （Ｌ７＝７〜１５ｃｍも可能） 【００７２】 上記の構成により、サーフボード１の浮力は、９０〜１１０Ｋｇ重程度とする。 【００７３】 以上、本発明の実施の形態について説明したが、本発明は上記の実施の形態に限定されるものではなく、本発明の要旨の範囲内において適宜変形実施可能である。例えば、 【００７４】 図６に示すように、ボード本体１０の前部には、走行速度を高めるための、ノーズ体（平面視先細三角状の波切り体）７０を設けても良い。ノーズ体７０は初めからボード本体１０と一体に構成しても良いし、オプションとして着脱可能に構成しても良い。 【符号の説明】 【００７５】 １： サーフボード １０： ボード本体 ２０： 座部 ３０： 取っ手部 ４０： 足置き部 |
| 【図１】 |

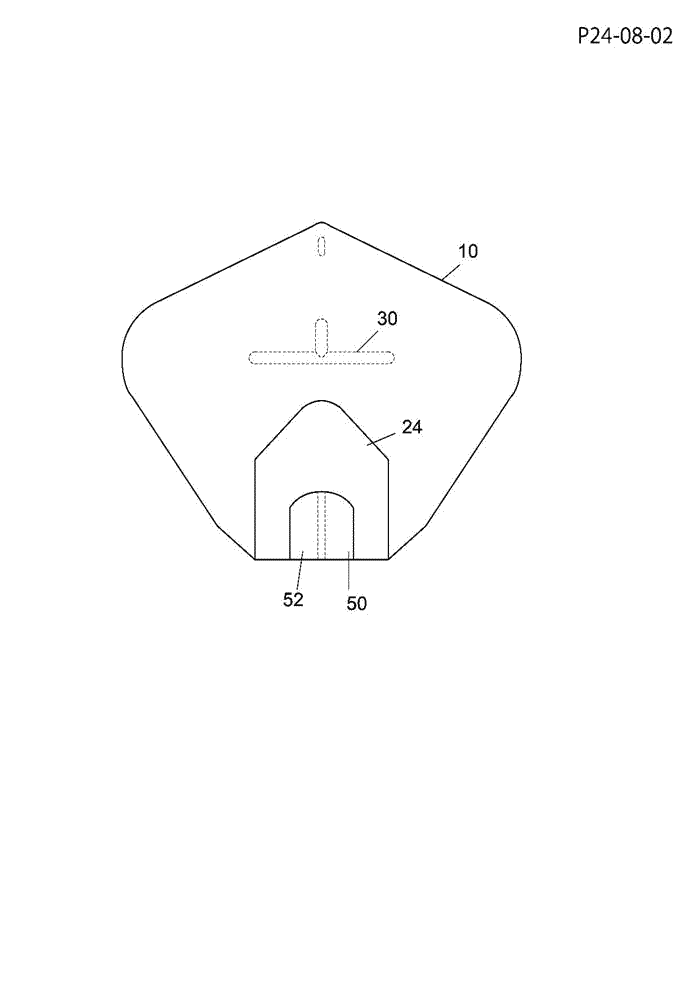

【図２】 |

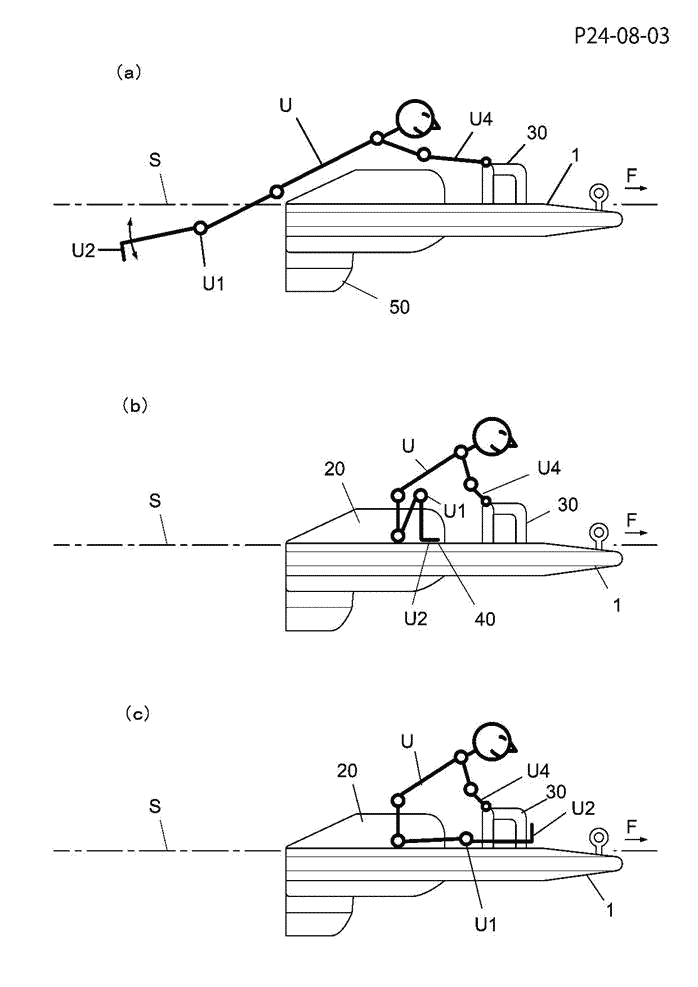

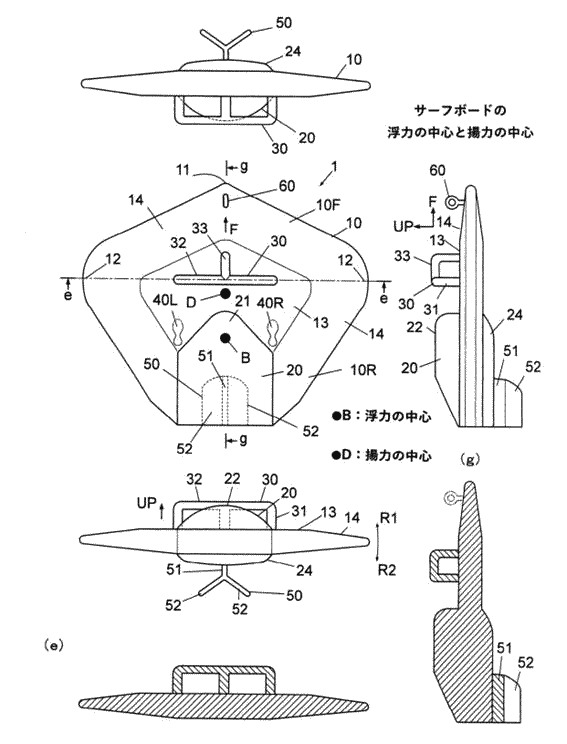

【図３】 |

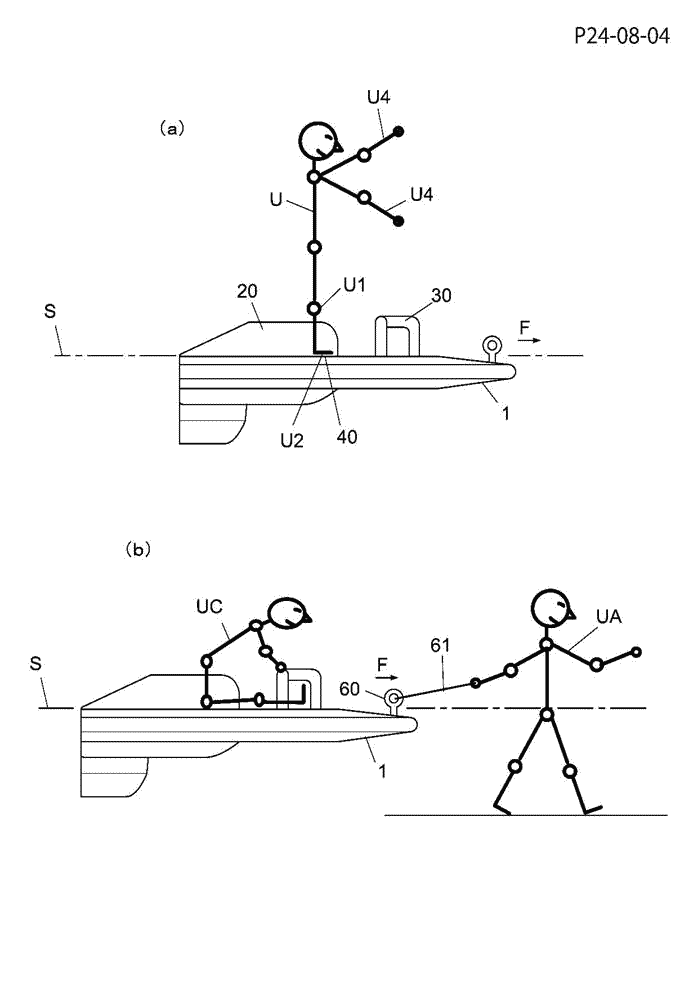

【図４】 |

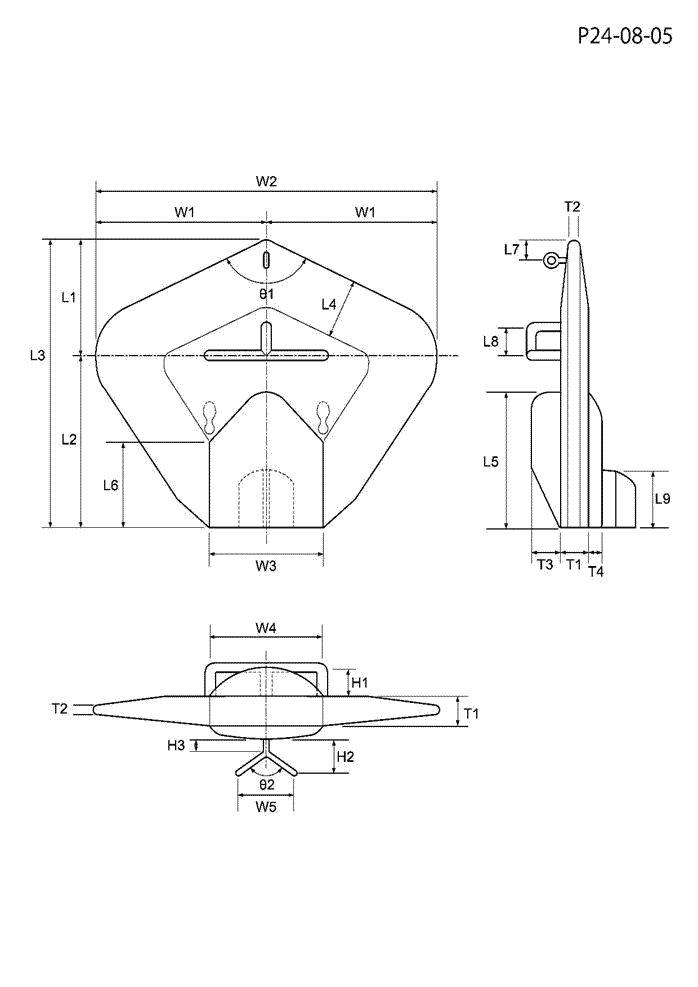

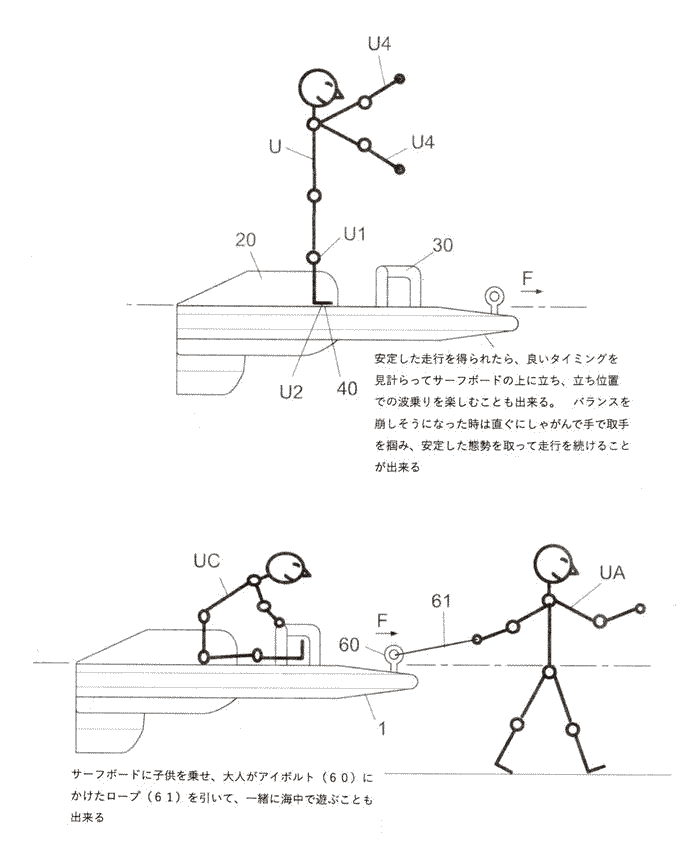

【図５】 |

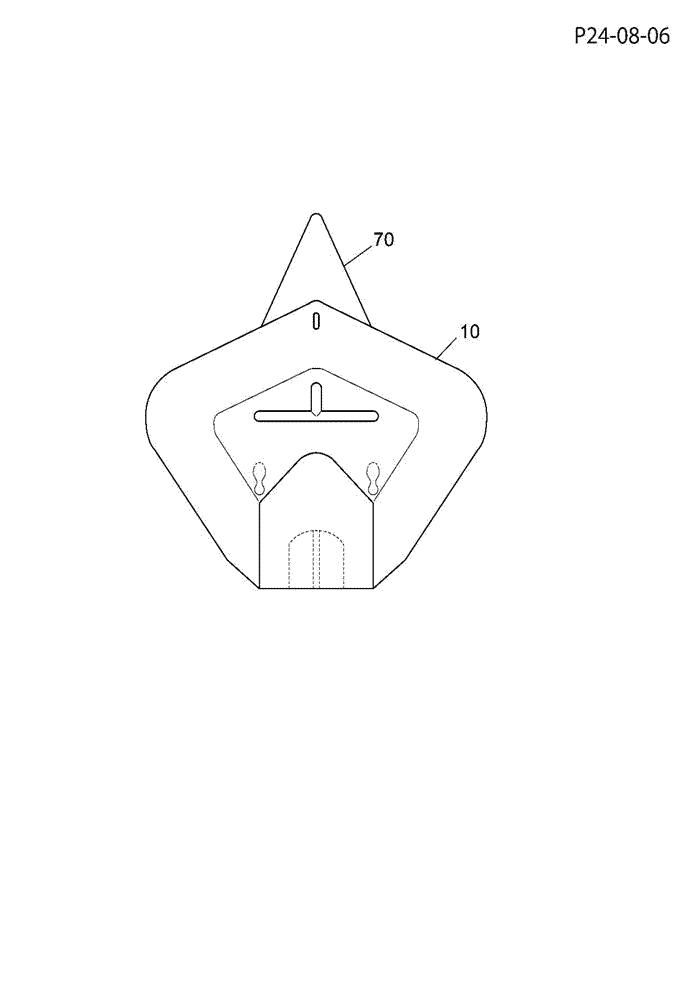

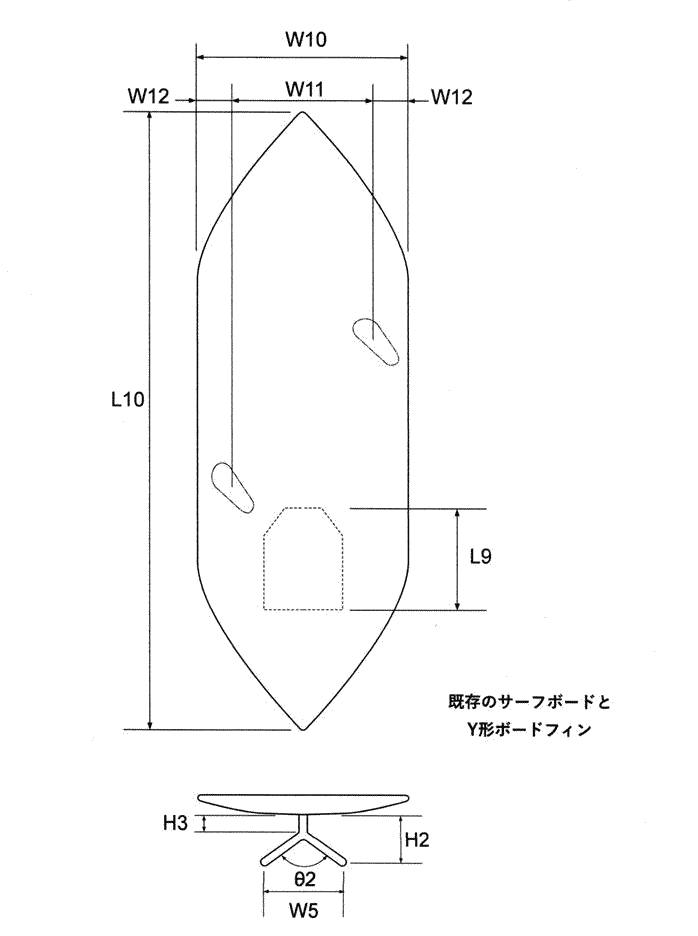

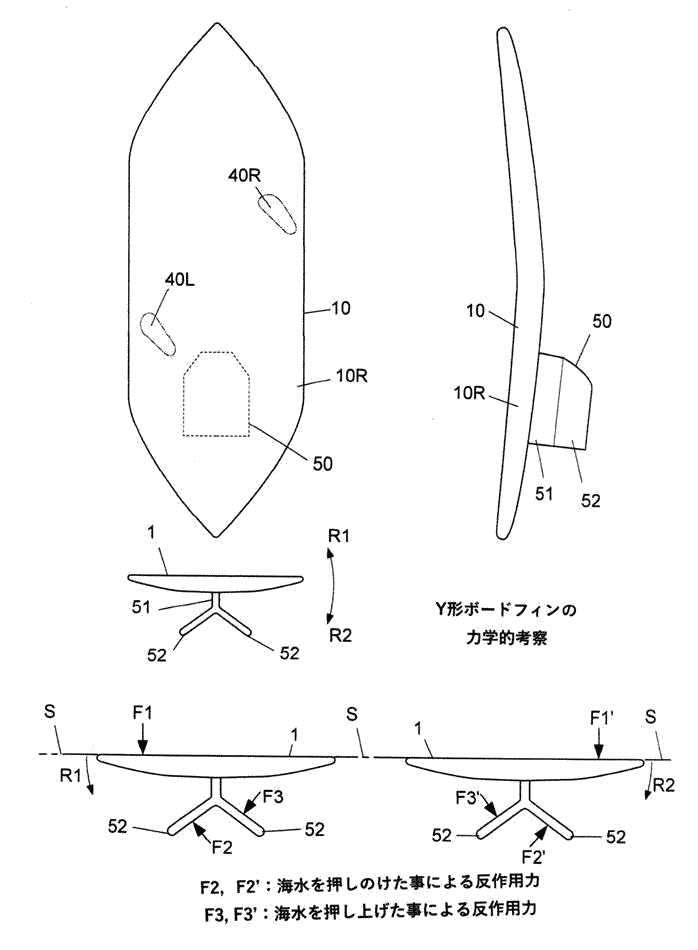

【図６】 |
